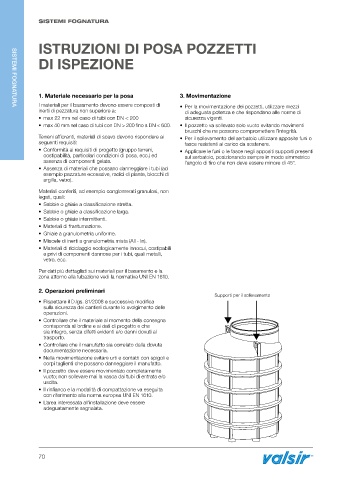

Page 72 - VALSIR - LISTINO EDILIZIA 2024

SISTEMI FOGNATURA

ISTRUZIONI DI POSA POZZETTI

DI ISPEZIONE

1. Materiale necessario per la posa 3. Movimentazione
I materiali per il basamento devono essere composti di • Per la movimentazione dei pozzetti, utilizzare mezzi
SISTEMI FOGNATURA
inerti di pezzatura non superiore a: di adeguata potenza e che rispondano alle norme di
• max 22 mm nel caso di tubi con DN < 200 sicurezza vigenti.
• max 40 mm nel caso di tubi con DN > 200 fino a DN < 600. • Il pozzetto va sollevato solo vuoto evitando movimenti
bruschi che ne possono compromettere l’integrità.
Terreni affioranti, materiali di scavo devono rispondere ai • Per il sollevamento del serbatoio utilizzare apposite funi o
seguenti requisiti: fasce resistenti al carico da sostenere.
• Conformità ai requisiti di progetto (gruppo terreni, • Applicare le funi o le fasce negli appositi supporti presenti
costipabilità, particolari condizioni di posa, ecc.) ed sul serbatoio, posizionando sempre in modo simmetrico
assenza di componenti gelate. l’angolo di tiro che non deve essere minore di 45°.
• Assenza di materiali che possano danneggiare i tubi (ad
esempio pezzature eccessive, radici di piante, blocchi di
argilla, vetro).
Materiali conferiti, ad esempio conglomerati granulosi, non
legati, quali:
• Sabbie o ghiaie a classificazione stretta.
• Sabbie o ghiaie a classificazione larga.
• Sabbie o ghiaie intermittenti.
• Materiali di frantumazione.
• Ghiaie a granulometria uniforme.
• Miscele di inerti a granulometria mista (All - In).
• Materiali di riciclaggio ecologicamente innocui, costipabili
e privi di componenti dannose per i tubi, quali metalli,
vetro, ecc.

Per dati più dettagliati sui materiali per il basamento e la
zona attorno alla tubazione vedi la normativa UNI EN 1610.

2. Operazioni preliminari
Supporti per il sollevamento
• Rispettare il D.lgs. 81/2008 e successiva modifica
sulla sicurezza dei cantieri durante lo svolgimento delle
operazioni.
• Controllare che il materiale al momento della consegna
corrisponda all’ordine e ai dati di progetto e che
sia integro, senza difetti evidenti e/o danni dovuti al
trasporto.
• Controllare che il manufatto sia correlato dalla dovuta
documentazione necessaria.
• Nella movimentazione evitare urti e contatti con spigoli e
corpi taglienti che possano danneggiare il manufatto.
• Il pozzetto deve essere movimentato completamente
vuoto; non sollevare mai la vasca dai tubi di entrata e/o
uscita.
• Il rinfianco e la modalità di compattazione va eseguita
con riferimento alla norma europea UNI EN 1610.
• L’area interessata all’installazione deve essere
adeguatamente segnalata.

70
