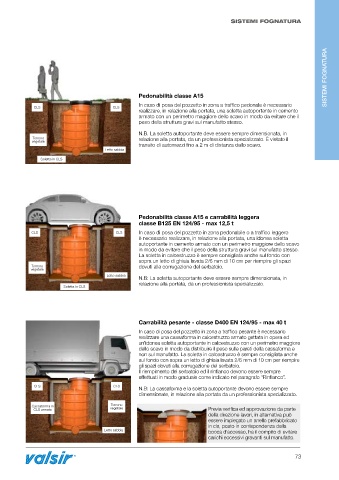

Page 75 - VALSIR - LISTINO EDILIZIA 2024

SISTEMI FOGNATURA

SISTEMI FOGNATURA

Pedonabilità classe A15
In caso di posa del pozzetto in zona a traffico pedonale è necessario
CLS CLS
realizzare, in relazione alla portata, una soletta autoportante in cemento
armato con un perimetro maggiore dello scavo in modo da evitare che il
peso della struttura gravi sul manufatto stesso.

N.B. La soletta autoportante deve essere sempre dimensionata, in
Terreno relazione alla portata, da un professionista specializzato. È vietato il
vegetale
transito di automezzi fino a 2 m di distanza dallo scavo.
Letto sabbia
Soletta in CLS

Pedonabilità classe A15 e carrabilità leggera
classe B125 EN 124/95 - max 12,5 t
CLS CLS In caso di posa del pozzetto in zona pedonabile o a traffico leggero
è necessario realizzare, in relazione alla portata, una idonea soletta
autoportante in cemento armato con un perimetro maggiore dello scavo
in modo da evitare che il peso della struttura gravi sul manufatto stesso.
La soletta in calcestruzzo è sempre consigliata anche sul fondo con
sopra un letto di ghiaia lavata 2/6 mm di 10 cm per riempire gli spazi
Terreno dovuti alla corrugazione del serbatoio.
vegetale
Letto sabbia
N.B: La soletta autoportante deve essere sempre dimensionata, in
relazione alla portata, da un professionista specializzato.
Soletta in CLS

Carrabilità pesante - classe D400 EN 124/95 - max 40 t
In caso di posa del pozzetto in zona a traffico pesante è necessario
realizzare una cassaforma in calcestruzzo armato gettata in opera ed
un'idonea soletta autoportante in calcestruzzo con un perimetro maggiore
dello scavo in modo da distribuire il peso sulle pareti della cassaforma e
non sul manufatto. La soletta in calcestruzzo è sempre consigliata anche
sul fondo con sopra un letto di ghiaia lavata 2/6 mm di 10 cm per riempire
gli spazi dovuti alla corrugazione del serbatoio.
Il riempimento del serbatoio ed il rinfianco devono essere sempre
effettuati in modo graduale come indicato nel paragrafo “Rinfianco”.
CLS CLS
N.B: La cassaforma e la soletta autoportante devono essere sempre
dimensionate, in relazione alla portata da un professionista specializzato.

Cassaforma in Terreno
CLS armato vegetale Previa verifica ed approvazione da parte
della direzione lavori, in alternativa può
essere impiegato un anello prefabbricato
in cls, posto in corrispondenza della
Letto sabbia bocca d’accesso, ha il compito di evitare
carichi eccessivi gravanti sul manufatto.

73
