P. 26

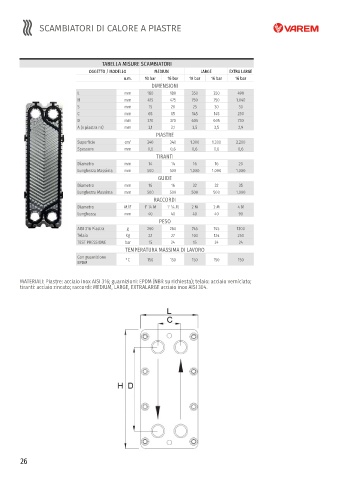

SCAMBIATORI DI CALORE A PIASTRE
TABELLA MISURE SCAMBIATORI
OGGETTO / MODELLO MEDIUM LARGE EXTRA LARGE
u.m. 10 bar 16 bar 10 bar 16 bar 16 bar
DIMENSIONI
L mm 180 180 350 350 490
H mm 475 475 750 750 1.040
S mm 15 20 25 30 30
C mm 65 65 145 145 230
D mm 370 370 605 605 730
A (x piastra nr) mm 3,1 3,1 3,5 3,5 2,9
PIASTRE
Superficie cm 2 340 340 1.300 1.300 2.200
Spessore mm 0,6 0,6 0,6 0,6 0,6
TIRANTI
Diametro mm 14 14 16 16 20
Lunghezza Massima mm 500 500 1.000 1.000 1.000
GUIDE
Diametro mm 16 16 32 32 35
Lunghezza Massima mm 500 500 500 500 1.000
RACCORDI
Diametro M/F 1' ¼ M 1' ¼ M 2 M 2 M 4 M
Lunghezza mm 40 40 40 40 90
PESO
AISI 316 Piastra g 260 260 745 745 1300
Telaio Kg 22 27 103 124 250
TEST PRESSIONE bar 15 24 15 24 24
TEMPERATURA MASSIMA DI LAVORO
Con guarnizione °C 150 150 150 150 150
EPDM
MATERIALI: Piastre: acciaio inox AISI 316; guarnizioni: EPDM (NBR su richiesta); telaio: acciaio verniciato;
tiranti: acciaio zincato; raccordi: MEDIUM, LARGE, EXTRALARGE acciaio inox AISI 304.
