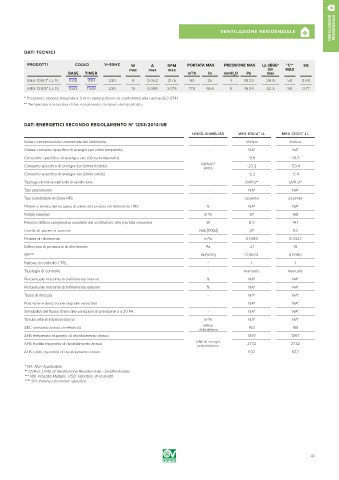

Page 41 - VORTICE - CATALOGO 2019

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

D A TI TECNICI
DATI TECNICI
PRODOTTI CODICI V ~ 50HZ W A RPM PORTATA MAX PRESSIONE MAX Lp dB(A)* °C** KG
max max max 3m MAX
BASE TIMER m /h l/s mmH O Pa max
3
2
MEX 100/4” LL 1S 11313 11314 230 9 0.052 2175 90 25 4 39.23 26.9 50 0.60
MEX 120/5” LL 1S 11333 11334 230 13 0.095 2075 175 48.6 5 49.04 32.3 50 0.77
* Pressione sonora misurata a 3 m in campo libero in conformità alla norma ISO 3741.
** Temperatura massima di funzionamento continuo del prodotto.

DATI ENERGETICI SECONDO REGOLAMENTO N° 1253/2014/UE
UNITÀ DI MISURA MEX 100/4” LL MEX 120/5” LL
Nome o denominazione commerciale del fabbricante - Vortice Vortice
Classe consumo specifico di energia per clima temperato - NA* NA*
Consumo specifico di energia sec (clima temperato) -9.9 -10.0
kWh/m 2
Consumo specifico di energia sec (clima freddo) -23.2 -23.4
anno
Consumo specifico di energia sec (clima caldo) -2.2 -2.4
Tipologia dichiarata dell’unità di ventilazione - UVR-U** UVR-U**
Tipo azionamento - NA* NA*
Tipo scambiatore di calore HRS - assente assente
Efficienza termica del recupero di calore alla portata di riferimento HRS % NA* NA*
Portata massima m /h 87 168
3
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima W 8.0 14.1
Livello di potenza sonora LWA [DB(A)] 47 53
Portata di riferimento m /s 0.0169 0.0327
3
Differenza di pressione di riferimento Pa 21 19
3
SPI**** W/(m /h) 0.11823 0.11480
Fattore di controllo CTRL - 1 1
Tipologia di controllo - manuale manuale
Percentuale massima di trafilamento interno % NA* NA*
Percentuale massima di trafilamento esterno % NA* NA*
Tasso di miscela - NA* NA*
Posizione e descrizione segnale visivo filtri - NA* NA*
Sensibilità del flusso d’aria alle variazioni di pressione a ± 20 PA - NA* NA*
Tenuta all’aria interna/esterna m /h NA* NA*
3
kWh di
AEC consumo annuo di elettricità elettricità/anno 163 158
AHS temperato risparmio di riscaldamento annuo 1397 1397
kWh di energia
AHS freddo risparmio di riscaldamento annuo 2732 2732
primaria/anno
AHS caldo risparmio di riscaldamento annuo 632 632
* NA: Non Applicabile.
** UVR-U: Unità di Ventilazione Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SPI: Potenza assorbita specifica.

41
