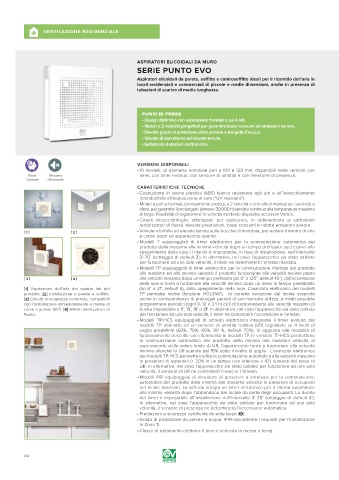

A VENTILAZIONE RESIDENZIALE

ASPIRATORI ELICOIDALI DA MURO
SERIE PUNTO EVO

Aspiratori elicoidali da parete, soffitto e controsoffitto ideali per il ricambio dell’aria in
locali residenziali e commerciali di piccole e medie dimensioni, anche in presenza di
tubazioni di scarico di media lunghezza.

PUNTI DI FORZA
• Design distintivo con aspirazione frontale e sui 4 lati.
• Motori a 2 velocità progettati per garantire bassi consumi ed emissioni sonore.
• Elevato grado di protezione dalla polvere e dai getti d’acqua.
• Valvole di non-ritorno ad elevata tenuta.
• Sofisticate dotazioni elettroniche.

cdgh VERSIONI DISPONIBILI
• 10 modelli, di diametro nominale pari a 100 e 120 mm, disponibili nelle versioni con
timer, con timer evoluto, con sensore di umidità e con rilevatore di presenza.
CARATTERISTICHE TECNICHE
• Costruzione in resina plastica (ABS) bianca resistente agli urti e all’invecchiamento
riconducibile all’esposizione al sole (“UV resistant”).
• Motori a poli schermati, termicamente protetti, a 2 velocità e con alberi montati su cuscinetti a
sfere, per garantire il prolungato (almeno 30.000 h) servizio continuo alla temperatura massima
di targa. Possibilità di regolazione in velocità mediante dispositivi accessori Vortice.
• Giranti elicocentrifughe ottimizzate per assicurare, in abbinamento ai sottostanti
raddrizzatori di flusso, elevate prestazioni, bassi consumi e ridotte emissioni sonore.
• Valvole a farfalla ad elevata tenuta sulle bocche di mandata, per evitare il rientro di aria
[ 1 ] [ 2 ]
e cattivi odori ad apparecchio spento.
• Modelli T equipaggiati di timer elettronico per la commutazione automatica del
prodotto dalla massima alla minima velocità dopo un tempo prefissato successivo allo
spegnimento della luce; il ritardo è impostabile, in fase di installazione, nell’intervallo
3’-20’ (settaggio di default 3’). In alternativa, nel caso l’apparecchio sia stato cablato
per funzionare ad una sola velocità, il timer ne determinerà l’arresto ritardato.
• Modelli TP equipaggiati di timer elettronico per la commutazione ritardata del prodotto
alla massima ed alla minima velocità: il prodotto funzionante alla velocità minima passa
[ 3 ] [ 4 ] alla velocità massima dopo un tempo prefissato (da 0” a 120”, default 45”), dall’accensione
della luce e torna a funzionare alla velocità minima dopo un lasso di tempo prestabilito
[1] Aspirazione dell’aria dai quattro lati del (da 6’ a 21’, default 6), dallo spegnimento della luce. L’avanzata elettronica dei modelli
prodotto. [2] Installazione a parete e soffitto. TP permette inoltre (funzione HOLIDAY), la corretta aerazione del locale asservito
[3] Canotti di lunghezza contenuta, compatibili anche in corrispondenza di prolungati periodi di suo mancato utilizzo; è infatti possibile
con l’installazione immediatamente a monte di programmare periodici (ogni 8, 12 o 24 h) cicli di funzionamento alla velocità massima di
curve a gomito (90°). [4] Alette raddrizzatrici di durata impostabile a 6’, 15’, 18’ o 21’. In alternativa, nel caso l’apparecchio sia stato cablato
flusso. per funzionare ad una sola velocità, il timer ne comanderà l’accensione e l’arresto.
• Modelli TP-HCS equipaggiati di scheda elettronica integrante il timer evoluto dei
modelli TP abbinato ad un sensore di umidità relativa (UR) regolabile su 4 livelli di
soglia predefiniti (60%, 70%, 80%, 90 %, default 70%). In aggiunta alle modalità di
funzionamento descritte con riferimento ai modelli TP, le versioni TP-HCS permettono
la commutazione automatica del prodotto dalla minima alla massima velocità al
superamento della valore limite di UR; l’apparecchio torna a funzionare alla velocità
minima allorchè la UR scende del 15% sotto il livello di soglia. L’avanzata elettronica
dei modelli TP-HCS permette inoltre la commutazione automatica alla velocità massima
in presenza di repentini (+ 20% in un tempo non inferiore a 10’) aumenti del tasso di
UR. In alternativa, nel caso l’apparecchio sia stato cablato per funzionare ad una sola
velocità, il sensore di UR ne controllerà l’avvio e l’arresto.
• Modelli PIR equipaggiati di rilevatore di presenze a infrarossi per la commutazione
automatica del prodotto dalla minima alla massima velocità in presenza di occupanti
nel locale asservito. La scheda integra un timer elettronico per il ritorno automatico
alla minima velocità dopo l’abbandono del locale da parte degli occupanti. La durata
del timer è impostabile all’installazione nell’intervallo 3’-20’ (settaggio di default 3’).
In alternativa, nel caso l’apparecchio sia stato cablato per funzionare ad una sola
velocità, il sensore di presenza ne determinerà l’accensione automatica.
• Prestazioni e sicurezza certificate da ente terzo (¥).
• Grado di protezione da polveri e acqua: IP45 (eccedente i requisiti per l'installazione
in Zona 1).
• Classe di isolamento elettrico: II (non è richiesta la messa a terra).
