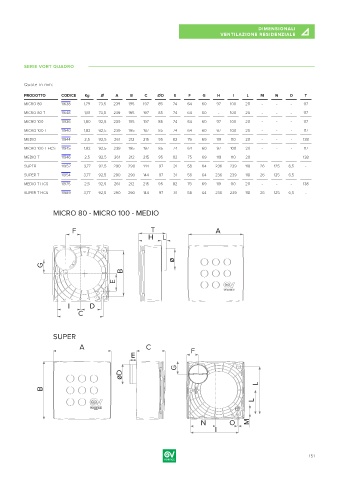

Page 151 - VORTICE - LISTINO GENNAIO 2024

DIMENSIONALI K M
FAMIGLIA
VENTILAZIONE RESIDENZIALE

SERIE VORT QUADRO

Quote in mm:
PRODOTTO CODICE Kg Ø A B C ØD E F G H I L M N O T
MICRO 80 11638 1,79 73,5 239 195 197 85 74 64 60 97 100 20 - - - 117
MICRO 80 T 11648 1,81 73,5 239 195 197 85 74 64 60 - 100 20 - - - 117
MICRO 100 11936 1,80 92,5 239 195 197 85 74 64 60 97 100 20 - - - 117
MICRO 100 T 11940 1,82 92,5 239 195 197 85 74 64 60 97 100 20 - - - 117
MEDIO 11944 2,5 92,5 261 212 215 95 82 75 69 119 110 20 - - - 138
MICRO 100 T HCS 11945 1,82 92,5 239 195 197 85 74 64 60 97 100 20 - - - 117
MEDIO T 11946 2,5 92,5 261 212 215 95 82 75 69 119 110 20 - - - 138
SUPER 11952 3,77 92,5 290 290 144 97 31 58 64 236 239 118 26 125 6,5 -
SUPER T 11954 3,77 92,5 290 290 144 97 31 58 64 236 239 118 26 125 6,5 -
MEDIO T HCS 11975 2,5 92,5 261 212 215 95 82 75 69 119 110 20 - - - 138
SUPER T HCS 11989 3,77 92,5 290 290 144 97 31 58 64 236 239 118 26 125 6,5 -

MICRO 80 - MICRO 100 - MEDIO

F T A
H L

G
B
E

I D
C

SUPER
A C F
E

G
D

L
B
L

N O M
I

0 151
