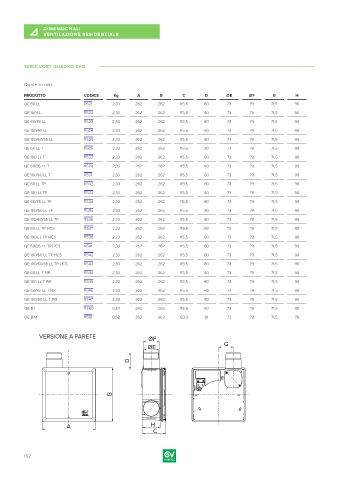

Page 152 - VORTICE - LISTINO GENNAIO 2024
P. 152
K M DIMENSIONALI
FAMIGLIA
VENTILAZIONE RESIDENZIALE
SERIE VORT QUADRO EVO
Quote in mm:
PRODOTTO CODICE Kg A B C D ØE ØF G H
QE 60 LL 11521 2,33 262 262 115,5 80 73 79 71,5 90
QE 100 LL 11522 2,33 262 262 115,5 80 73 79 71,5 90
QE 60/35 LL 11523 2,33 262 262 115,5 80 73 79 71,5 90
QE 100/60 LL 11524 2,33 262 262 115,5 80 73 79 71,5 90
QE 100/60/35 LL 11525 2,33 262 262 115,5 80 73 79 71,5 90
QE 60 LL T 11526 2,33 262 262 115,5 80 73 79 71,5 90
QE 100 LL T 11527 2,33 262 262 115,5 80 73 79 71,5 90
QE 60/35 LL T 11528 2,33 262 262 115,5 80 73 79 71,5 90
QE 100/60 LL T 11531 2,33 262 262 115,5 80 73 79 71,5 90
QE 60 LL TP 11532 2,33 262 262 115,5 80 73 79 71,5 90
QE 100 LL TP 11533 2,33 262 262 115,5 80 73 79 71,5 90
QE 60/35 LL TP 11534 2,33 262 262 115,5 80 73 79 71,5 90
QE 100/60 LL TP 11535 2,33 262 262 115,5 80 73 79 71,5 90
QE 100/60/35 LL TP 11536 2,33 262 262 115,5 80 73 79 71,5 90
QE 60 LL TP HCS 11537 2,33 262 262 115,5 80 73 79 71,5 90
QE 100 LL TP HCS 11538 2,33 262 262 115,5 80 73 79 71,5 90
QE 60/35 LL TP HCS 11541 2,33 262 262 115,5 80 73 79 71,5 90
QE 100/60 LL TP HCS 11542 2,33 262 262 115,5 80 73 79 71,5 90
QE 100/60/35 LL TP HCS 11543 2,33 262 262 115,5 80 73 79 71,5 90
QE 60 LL T PIR 11544 2,33 262 262 115,5 80 73 79 71,5 90
QE 100 LL T PIR 11545 2,33 262 262 115,5 80 73 79 71,5 90
QE 60/35 LL T PIR 11546 2,33 262 262 115,5 80 73 79 71,5 90
QE 100/60 LL T PIR 11547 2,33 262 262 115,5 80 73 79 71,5 90
QE-B I 11560 0,54 262 262 115,5 80 73 79 71,5 90
QE-B M 11561 0,58 262 262 123,5 81 73 79 71,5 76
VERSIONE A PARETE ØF
ØE G
D
B
A H
C
VERSIONE AD INCASSO
152 0
ØF
G ØE
D
L
B K
J
I
A H
C
