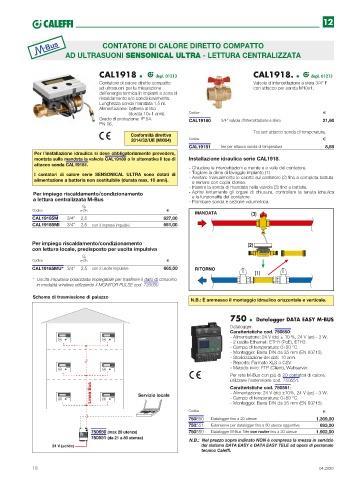

Page 18 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

CONTATORE DI CALORE DIRETTO COMPATTO
AD ULTRASUONI SENSONICAL ULTRA - LETTURA CENTRALIZZATA

CAL1918 l depl. 01213 CAL1918. l depl. 01213
Contatore di calore diretto compatto Valvola di intercettazione a sfera 3/4” F
ad ultrasuoni per la misurazione con attacco per sonda M10x1.
dell’energia termica in impianti a zona di
riscaldamento e/o condizionamento.
Lunghezza sonda mandata 1,5 m.
Alimentazione: batteria al litio
(durata 10+1 anni). Codice
Grado di protezione: IP 54. CAL19180 3/4” valvola d’intercettazione a sfera 21,60
PN 16.
Tee per attacco sonda di temperatura.
Conformità direttiva
2014/32/UE (MI004) Codice
CAL19181 tee per attacco sonda di temperatura 8,66
Per l’installazione idraulica si deve obbligatoriamente prevedere,
montata sulla mandata la valvola CAL19180 o in alternativa il tee di Installazione idraulica serie CAL1918.
attacco sonda CAL19181.
- Chiudere le intercettazioni a monte e a valle del contatore.
I contatori di calore serie SENSONICAL ULTRA sono dotati di - Togliere la dima di lavaggio impianto (1).
- Avvitare manualmente le calotte sul contatore (2) fino a completa battuta
alimentazione a batteria non sostituibile (durata max. 10 anni). e serrare con copia idonea.
- Inserire la sonda di mandata nella valvola (3) fino a battuta.
Per impiego riscaldamento/condizionamento - Aprire lentamente gli organi di chiusura, controllare la tenuta idraulica
a lettura centralizzata M-Bus e la funzionalità del contatore.
- Piombare sonda e sezione volumetrica.
Q p
Codice m /h
3
MANDATA
CAL19185M 3/4” 2,5 627,00
CAL19185MI 3/4” 2,5 con 3 ingressi impulsivi 681,00

Per impiego riscaldamento/condizionamento
con lettura locale, predisposto per uscita impulsiva
Q p
3
Codice m /h
CAL19185MU* 3/4” 2,5 con 2 uscite impulsive 665,00 RITORNO
* Uscita impulsiva polarizzata impiegabile per trasferire il dato di consumo
in modalità wireless utilizzando il MONITOR PULSE cod. 720030
Schema di trasmissione di palazzo
N.B.: È ammesso il montaggio idraulico orizzontale e verticale.

750 l Datalogger DATA EASY M-BUS
Datalogger.
Caratteristiche cod. 750650:
- Alimentazione: 24 V (dc) ± 10 %, 24 V (ac) - 3 W.
- 2 uscite Ethernet: ETH1 (PoE), ETH2.
- Campo di temperatura: 0÷50 °C.
- Montaggio: Barra DIN da 35 mm (EN 60715).
- Storicizzazione dei dati: 10 anni.
- Reports: Formato XLS o CSV.
- Metodo invio: FTP (Client), Webserver.
Per rete M-Bus con più di 20 contatori di calore,
utilizzare l’estensione cod. 750551.
Linea Bus Servizio locale Caratteristiche cod. 750551:
- Alimentazione: 24 V (dc) ±10%, 24 V (ac) - 3 W.
- Campo di temperatura: 0÷50 °C.

Codice - Montaggio: Barra DIN da 35 mm (EN 60715).
750650 Datalogger fino a 20 utenze 1.309,00
750551 Estensione per datalogger fino a 60 utenze aggiuntive 693,00
EASY 750650 (max 20 utenze) 750550 Datalogger M-Bus Tele con router fino a 20 utenze 1.902,00
DATA EASY
750551 (da 21 a 80 utenze)
N.B.: Nel prezzo sopra indicato NON è compresa la messa in servizio
24 V (ac/dc) del sistema DATA EASY e DATA EASY TELE ad opera di personale
tecnico Caleffi.

18 04.2020
