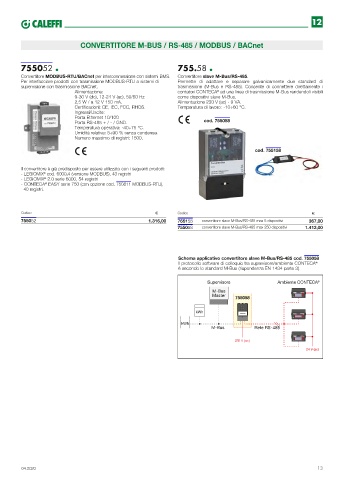

Page 13 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

CONVERTITORE M-BUS / RS-485 / MODBUS / BACnet

755052 l 755.58 l
Convertitore MODBUS-RTU/BACnet per interconnessione con sistemi BMS. Convertitore slave M-Bus/RS-485.
Per interfacciare prodotti con trasmissione MODBUS-RTU a sistemi di Permette di adattare e separare galvanicamente due standard di
supervisione con trasmissione BACnet. trasmissione (M-Bus e RS-485). Consente di connettere direttamente i
Alimentazione: contatori CONTECA ad una linea di trasmissione M-Bus rendendoli visibili
®
9-30 V (dc), 12-24 V (ac), 50/60 Hz come dispositivi slave M-Bus.
2,5 W / a 12 V 150 mA. Alimentazione 230 V (ac) - 9 VA.
Certificazioni: CE, IEC, FCC, RHOS. Temperatura di lavoro: -10÷60 °C.
Ingressi/Uscite:
Porta Ethernet 10/100
Porta RS-485 + / - / GND. cod. 755058
Temperatura operativa: -40÷75 °C.
Umidità relativa: 5÷90 % senza condensa.
Numero massimo di registri: 1500.
cod. 755158

Il convertitore è già predisposto per essere utilizzato con i seguenti prodotti:
- LEGIOMIX cod. 6000.4 (versione MODBUS), 43 registri
®
- LEGIOMIX 2.0 serie 6000, 54 registri
®
- CONTECA EASY serie 750 (con opzione cod. 750811 MODBUS-RTU),
®
40 registri.
Codice Codice
755052 1.316,00 755158 convertitore slave M-Bus/RS-485 max 5 dispositivi 367,00
755058 convertitore slave M-Bus/RS-485 max 250 dispositivi 1.412,00

Schema applicativo convertitore slave M-Bus/RS-485 cod. 755058
Il protocollo software di colloquio tra supervisore/ambiente CONTECA ®
è secondo lo standard M-Bus (rispondenza EN 1434 parte 3).

CONTECA
EASY EASY
RS485

CONTECA
EASY EASY
RS485

CONTECA
EASY EASY
RS485

04.2020 13
