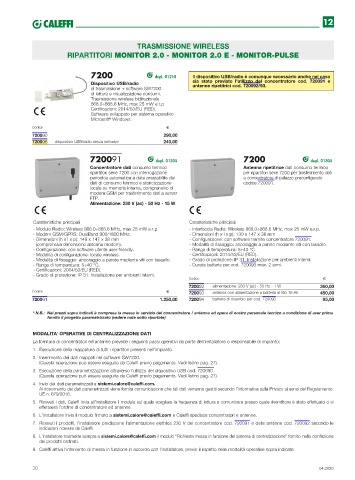

Page 30 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

TRASMISSIONE WIRELESS
RIPARTITORI MONITOR 2.0 - MONITOR 2.0 E - MONITOR-PULSE

7200 depl. 01218 Il dispositivo USB/radio è comunque necessario anche nel caso

Dispositivo USB/radio sia stato previsto l’utilizzo del concentratore cod. 720091 e
antenne ripetitrici cod. 720092/93.
di trasmissione + software SW7200
di lettura e visualizzazione consumi.
Trasmissione wireless bidirezionale
868.0÷868.6 MHz, max 25 mW e.r.p.
Certificazioni: 2014/53/EU (RED).
Software sviluppato per sistema operativo
Microsoft Windows.
®
Codice
720090 290,00
720096 dispositivo USB/radio senza software 240,00

720091 depl. 01305 7200 depl. 01305
Concentratore dati consumo termico Antenna ripetitrice dati consumo termico
ripartitori serie 7200 con interrogazione per ripartitori serie 7200 per trasferimento dati
periodica automatica a date prestabilite dei a concentratore di palazzo preconfigurato
dati di consumo termico e storicizzazione codice 720091.
locale su memoria interna, comprensivo di
modem GSM per trasferimento dati a server
FTP.
Alimentazione: 230 V (ac) - 50 Hz - 15 W.

Caratteristiche principali Caratteristiche principali

- Modulo Radio: Wireless 868.0÷868.6 MHz, max 25 mW e.r.p. - Interfaccia Radio: Wireless 868.0÷868.6 MHz, max 25 mW e.r.p.
- Modem GSM/GPRS: DualBand 900/1800 MHz. - Dimensioni (h x l x p): 130 x 147 x 38 mm
- Dimensioni (h x l x p): 149 x 147 x 38 mm - Configurazione: con software tramite concentratore 720091.
(comprensiva dimensione antenna modem). - Modalità di fissaggio: ancoraggio a parete mediante viti con tassello.
- Configurazione: con software utente user-friendly. - Range di temperatura: 5÷40 °C.
- Modalità di configurazione: locale wireless. - Certificazioni: 2014/53/EU (RED).
- Modalità di fissaggio: ancoraggio a parete mediante viti con tassello. - Grado di protezione: IP 31. Installazione per ambienti interni.
- Range di temperatura: 5÷40 °C. - Durata batteria per cod. 720093 max. 2 anni.
- Certificazioni: 2014/53/EU (RED).
- Grado di protezione: IP 31. Installazione per ambienti interni.
Codice
720092 alimentazione: 230 V (ac) - 50 Hz - 1 W 360,00
Codice 720093 antenna con alimentazione a batteria al litio 18 Ah 450,00
720091 1.250,00 720094 batteria di ricambio per cod. 720093 95,00

* N.B.: Nei prezzi sopra indicati è compresa la messa in servizio del concentratore / antenna ad opera di nostro personale tecnico a condizione di aver prima
fornito il progetto parametrizzato (vedere note sotto riportate)

MODALITA’ OPERATIVE DI CENTRALIZZAZIONE DATI
La fornitura di concentratori ed antenne prevede i seguenti passi operativi da parte dell’installatore o responsabile di impianto:
1. Esecuzione della mappatura di tutti i ripartitori presenti nell’impianto.
2. Inserimento dei dati mappati nel software SW7200.
(Questa operazione può essere eseguita da Caleffi previo pagamento. Vedi listino pag. 27).
3. Esecuzione della parametrizzazione attraverso l’utilizzo del dispositivo USB cod. 720090.
(Questa operazione può essere eseguita da Caleffi previo pagamento. Vedi listino pag. 27).
4. Invio dei dati parametrizzati a sistemi.calore@caleffi.com.
Al ricevimento dei dati parametrizzati viene fornita comunicazione che tali dati verranno gestiti secondo l’informativa sulla Privacy ai sensi del Regolamento
UE n. 679/2016.
5. Ricevuti i dati, Caleffi invia all’installatore il modulo sul quale scegliere la frequenza di lettura e comunicare presso quale rivenditore è stato effettuato o si
effettuerà l’ordine di concentratore ed antenne.
6. L’installatore invia il modulo firmato a sistemi.calore@caleffi.com e Caleffi spedisce concentratori e antenne.
7. Ricevuti i prodotti, l’installatore predispone l’alimentazione elettrica 230 V del concentratore cod. 720091 e delle antenne cod. 720092 secondo le
indicazioni ricevute da Caleffi.
8. L’installatore trasmette sempre a sistemi.calore@caleffi.com il modulo “Richiesta messa in funzione del sistema di centralizzazione” fornito nella confezione
dei prodotti ordinati.
9. Caleffi attiva l’intervento di messa in funzione in accordo con l’installatore, previo il rispetto delle modalità operative sopra indicate.

30 04.2020
