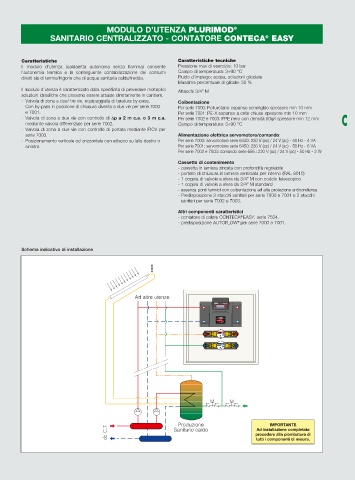

Page 33 - CALEFFI - LISTINO SISTEMI CALORE 2020

12
MODULO D’UTENZA PLURIMOD ®
SANITARIO CENTRALIZZATO - CONTATORE CONTECA EASY
®

Caratteristiche Caratteristiche tecniche
Il modulo d’utenza (caldaietta autonoma senza fiamma) consente Pressione max di esercizio: 10 bar
l’autonomia termica e la conseguente contabilizzazione dei consumi Campo di temperatura: 3÷90 °C
diretti sia di termie/frigorie che di acqua sanitaria calda/fredda. Fluido d’impiego: acqua, soluzioni glicolate
Massima percentuale di glicole: 30 %
Il modulo d’utenza è caratterizzato dalla specificità di prevedere molteplici Attacchi 3/4” M
soluzioni idrauliche che possono essere attuate direttamente in cantiere.
· Valvola di zona a due/ tre vie, equipaggiata di taratura by-pass. Coibentazione
Con by-pass in posizione di chiusura diventa a due vie per serie 7000 Per serie 7000: Poliuretano espanso semirigido spessore min 10 mm
e 7001. Per serie 7001: PE-X espanso a celle chiuse spessore min 10 mm
· Valvola di zona a due vie con controllo di Dp a 2 m c.a. o 3 m c.a. Per serie 7002 e 7003: PPE nero con densità 50g/l spessore min 12 mm C
mediante valvola differenziale per serie 7002. Campo di temperatura: 3÷90 °C
· Valvola di zona a due vie con controllo di portata mediante PICV per
serie 7003. Alimentazione elettrica servomotore/comando:
· Posizionamento verticale od orizzontale con attacco su lato destro o Per serie 7000: servomotore serie 6440: 230 V (ac) / 24 V (ac) - 50 Hz - 4 VA
sinistro. Per serie 7001: servomotore serie 6450: 230 V (ac) / 24 V (ac) - 50 Hz - 6 VA
Per serie 7002 e 7003: comando serie 656.: 230 V (ac) / 24 V (ac) - 50 Hz - 3 W
Cassetta di contenimento
- cassetta in lamiera zincata con profondità regolabile
- portello di chiusura in lamiera verniciata per interno (RAL 9010)
- 1 coppia di valvole a sfera da 3/4” M con codolo telescopico
- 1 coppia di valvole a sfera da 3/4” M standard
- assenza ponti termici con coibentazione ad alta protezione anticondensa
- Predisposizione 3 stacchi sanitari per serie 7000 e 7001 e 2 stacchi
sanitari per serie 7002 e 7003.

Altri componenti caratteristici
- contatore di calore CONTECA EASY, serie 7504.
®
- predisposizione AUTOFLOW per serie 7000 e 7001.
®

Schema indicativo di installazione

CONTECA
EASY EASY
RS485
EASY EASY
Serie 7002

IMPORTANTE
Ad installazione completata
procedere alla piombatura di
tutti i componenti di misura.
