Page 103 - CORDIVARI - CATALISTINO BOLLITORI

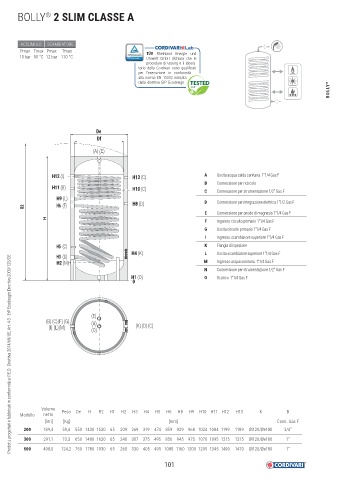

BOLLY 2 SLIM CLASSE A
®

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
10 bar 90 °C 12 bar 110 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign
BOLLY ®

De
Df
(A) (E)

H12 (I) H13 (C) A Uscita acqua calda sanitaria 1"1/4 Gas F
B Connessione per ricircolo
H11 (B) H10 (C) C Connessione per strumentazione 1/2" Gas F
H9 (L) D Connessione per integrazione elettrica 1"1/2 Gas F
R2 H6 (F) H8 (D)
E Connessione per anodo di magnesio 1"1/4 Gas F
F Ingresso circuito primario 1"1/4 Gas F
G Uscita circuito primario 1"1/4 Gas F
I Ingresso scambiatore superiore 1"1/4 Gas F
H5 (C) K Flangia di ispezione
H4 (K) L Uscita scambiatore superiore 1"1/4 Gas F
H3 (G)
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
H2 (M) M Ingresso acqua sanitaria 1"1/4 Gas F
N Connessione per strumentazione 1/2" Gas F
H1 (O) O Scarico 1"1/4 Gas F
0

(E)
(B) (C) (F) (G) (A)
(I) (L) (M) (O) (K) (D) (C)

Volume Peso De H R2 H1 H2 H3 H4 H5 H6 H8 H9 H10 H11 H12 H13 K B
Modello netto
[litri] [Kg] [mm] Conn. Gas F
200 189,4 59,4 550 1430 1530 65 209 269 319 474 859 929 968 1024 1084 1199 1189 Øi120/Øe180 3/4"
300 291,1 73,3 650 1480 1620 65 240 307 375 495 856 945 975 1070 1095 1215 1215 Øi120/Øe180 1"
500 498,0 124,2 750 1780 1930 65 260 330 405 495 1080 1160 1200 1295 1345 1490 1470 Øi120/Øe180 1"

101
