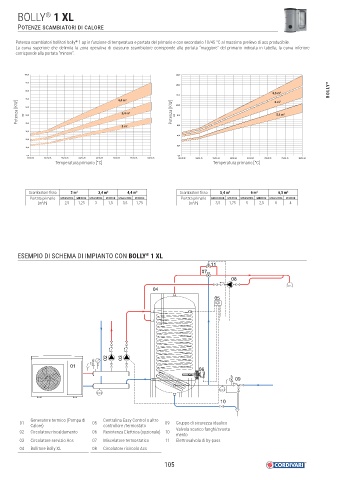

BOLLY 1 XL
®
POTENZE SCAMBIATORI DI CALORE

Potenza scambiatori bollitori bolly 1 ap in funzione di temperatura e portata del primario e con secondario 10/45 °C al massimo prelievo di acs producibile.
®
La curva superiore che delimita la zona operativa di ciascuno scambiatore corrisponde alla portata “maggiore” del primario indicata in tabella; la curva inferiore
corrisponde alla portata “minore”.

100,0 160,0
90,0
140,0
80,0 BOLLY ®
6,5 m 2
120,0
70,0 4,4 m 2 100,0 6 m 2
Potenza [KW] KW 60,0 3,4 m 2 Potenza [KW] KW 80,0 5,4 m 2
50,0
40,0
2 m 2 60,0
30,0
40,0
20,0
20,0
10,0
0,0 0,0
45/10-40 50/10-45 55/10-45 60/10-45 65/10-45 70/10-45 75/10-45 80/10-45 45/10-40 50/10-45 55/10-45 60/10-45 65/10-45 70/10-45 75/10-45 80/10-45
Temperature
Temperature
Temperatura primario [°C] Temperatura primario [°C]

Scambiatore fi sso 2 m 2 3,4 m 2 4,4 m 2 Scambiatore fi sso 5,4 m 2 6 m 2 6,5 m 2
Portata primario MAGGIORE MINORE MAGGIORE MINORE MAGGIORE MINORE Portata primario MAGGIORE MINORE MAGGIORE MINORE MAGGIORE MINORE
3
[m /h] 2,5 1,25 3 1,5 3,5 1,75 [m /h] 3,5 1,75 5 2,5 8 4
3

ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY 1 XL
®
11
E
07
08
04
05

02 03
01
06
09

10

Generatore termico (Pompa di Centralina Easy Control o altro
01 05 09 Gruppo di sicurezza idaulico
Calore) controllore /termostato
02 Circolatore riscaldamento 06 Resistenza Elettrica (opzionale) 10 Valvola scarico fanghi/svuota-
mento
03 Circolatore servizio Acs 07 Miscelatore termostatico 11 Elettrovalvola di by-pass
04 Bollitore Bolly XL 08 Circolatore ricircolo Acs
