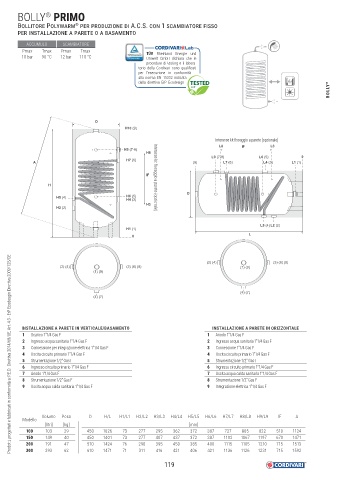

Page 121 - CORDIVARI - CATALISTINO BOLLITORI

BOLLY PRIMO
®
BOLLITORE POLYWARM PER PRODUZIONE DI A.C.S. CON 1 SCAMBIATORE FISSO
®
PER INSTALLAZIONE A PARETE O A BASAMENTO
ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
10 bar 90 °C 12 bar 110 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign
BOLLY ®

D
H10 (9)
Interasse kit fi ssaggio a parete (opzionale)
H L8 IF L3
H9 (7-8)
H8
L9 (7-8) L6 (5) 0
H7 (6)
A (9) L7 (6) L4 (3) L1 (1)
IF Interasse kit fi ssaggio a parete (opzionale)
H
D
H5 (4) H6 (5)
H4 (3)
H3
H2 (2)

L5 (4) L2 (2)
H1 (1)
L
0

Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
(2) (4) (3) (6) (8)
(2) (4) (3) (6) (8) (1) (9)
(1) (9)

(4) (7)
(4) (7)

INSTALLAZIONE A PARETE IN VERTICALE/BASAMENTO INSTALLAZIONE A PARETE IN ORIZZONTALE
1 Scarico 1"1/4 Gas F 1 Anodo 1"1/4 Gas F
2 Ingresso acqua sanitaria 1"1/4 Gas F 2 Ingresso acqua sanitaria 1"1/4 Gas F
3 Connessione per integrazione elettrica 1"1/4 Gas F 3 Connessione 1"1/4 Gas F
4 Uscita circuito primario 1”1/4 Gas F 4 Uscita circuito primario 1”1/4 Gas F
5 Strumentazione 1/2" Gas F 5 Strumentazione 1/2" Gas F
6 Ingresso circuito primario 1”1/4 Gas F 6 Ingresso circuito primario 1”1/4 Gas F
7 Anodo 1"1/4 Gas F 7 Uscita acqua calda sanitaria 1"1/4 Gas F
8 Strumentazione 1/2" Gas F 8 Strumentazione 1/2" Gas F
9 Uscita acqua calda sanitaria 1"1/4 Gas F 9 Integrazione elettrica 1"1/4 Gas F

Volume Peso D H/L H1/L1 H2/L2 H3/L3 H4/L4 H5/L5 H6/L6 H7/L7 H8/L8 H9/L9 IF A
Modello
[litri] [kg] [mm]
100 103 29 450 1026 73 277 295 362 372 387 727 805 822 510 1124
150 149 40 450 1401 73 277 407 437 372 387 1102 1067 1197 670 1471
200 191 47 510 1424 76 290 395 450 385 400 1115 1105 1210 715 1513
300 293 62 610 1471 71 311 416 421 406 421 1136 1126 1231 715 1592

119
