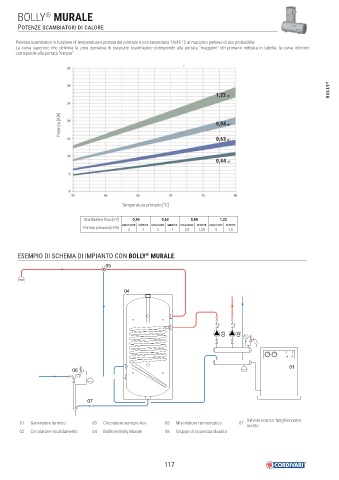

Page 119 - CORDIVARI - CATALISTINO BOLLITORI

BOLLY MURALE
®
POTENZE SCAMBIATORI DI CALORE

Potenza scambiatori in funzione di temperatura e portata del primario e con secondario 10/45 °C al massimo prelievo di acs producibile.
La curva superiore che delimita la zona operativa di ciascuno scambiatore corrisponde alla portata “maggiore” del primario indicata in tabella; la curva inferiore
corrisponde alla portata “minore”.

BOLLY ®

1,22 m 2

Potenza [KW] 0,84 m 2

0,63 m 2

0,44 m 2

Temperatura primario [°C]

Scambiatore fi sso [m ] 2 0,44 0,63 0,84 1,22
MAGGIORE MINORE MAGGIORE MINORE MAGGIORE MINORE MAGGIORE MINORE
3
Portata primario [m /h] 2 1 2 1 2,5 1,25 3 1,5

ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY MURALE
®
05

04

03 02

01
06

07

Valvola scarico fanghi/svuota-
01 Generatore termico 03 Circolatore servizio Acs 05 Miscelatore termostatico 07
mento
02 Circolatore riscaldamento 04 Bollitore Bolly Murale 06 Gruppo di sicurezza idaulico
