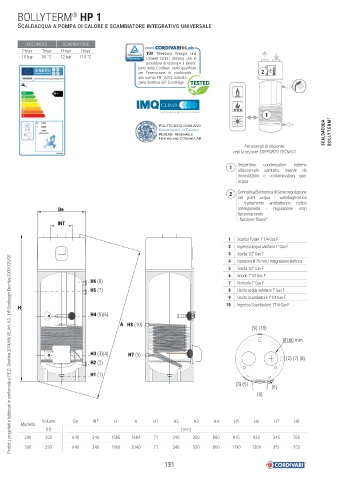

BOLLYTERM HP 1
®
SCALDACQUA A POMPA DI CALORE E SCAMBIATORE INTEGRATIVO UNIVERSALE

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
10 bar 90 °C 12 bar 110 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità 2
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign
A +
A
B
C
D
E
F 1
POLITECNICO DI MILANO
D E
REALAB- R SCALDACQUA BOLLYTERM ®
H C LAB
Per esempi di impianto
vedi la sezione SUPPORTO TECNICO

1 Serpentino condensatore esterno
all’accumulo sanitario, esente da
incrostazioni o contaminazioni gas-
acqua

2 Centralina Elettronica di Serie: regolazione
set point acqua - autodiagnostica
- trattamento antibatterico ciclico
De antilegionella - regolazione orari
funzionamento
- funzione “Boost”
INT

1 Scarico Totale 1" 1/4 Gas F
2 Ingresso acqua sanitaria 1" Gas F
3 Sonda 1/2" Gas F
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
4 Ispezione Ø 75 mm / Integrazione elettrica
5 Sonda 1/2" Gas F
6 Anodo 1"1/4 Gas F
H6 (8) 7 Ricircolo 1" Gas F
H5 (7) 8 Uscita acqua sanitaria 1" Gas F
9 Uscita Scambiatore 1”1/4 Gas F
10 Ingresso Scambiatore 1”1/4 Gas F
H
H4 (5)(6)
A H8 (10)
(9) (10)

Ø180 mm

H3 (3)(4) H7 (9)
H2 (2) (2) (7) (8)

H1 (1)
(3) (5)
(6)
(4)

Volume De INT H A H1 H2 H3 H4 H5 H6 H7 H8
Modello
[lt] [mm]
200 205 640 340 1585 1684 71 240 350 800 815 925 345 765
300 293 640 340 1960 2040 71 240 350 860 1190 1300 351 755

131
