P. 135

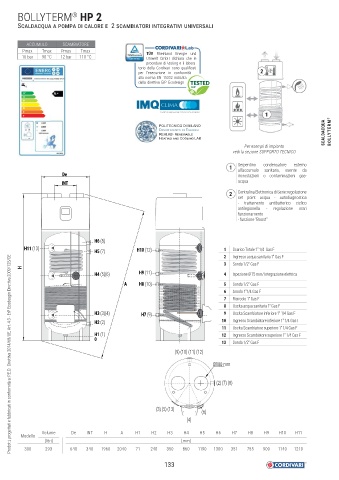

BOLLYTERM HP 2
                          ®
       SCALDACQUA A POMPA DI CALORE E  2 SCAMBIATORI INTEGRATIVI UNIVERSALI


          ACCUMULO     SCAMBIATORE
         Pmax   Tmax  Pmax   Tmax                   TÜV  Rheinland Energie und
         10 bar  90 °C  12 bar  110 °C              Umwelt GmbH dichiara che le
                                                    procedure di testing e il labora-
                                                  torio della Cordivari sono qualifi cati
                                                  per l’esecuzione in conformità            2
                                                  alla norma EN 15332 indicata
                                                  dalla direttiva ErP Ecodesign
          A +
          A
          B
          C
          D
          E                                                                                   1
          F
                                                         POLITECNICO DI MILANO
                                                         D               E
                                                         REALAB- R                                                 SCALDACQUA    BOLLYTERM ®
                                                         H           C       LAB
                                                                                       Per esempi di impianto
                                                                                   vedi la sezione SUPPORTO TECNICO

                                                                                                        esterno
                                                                                  1  Serpentino  condensatore esente  da
                                                                                              sanitario,
                                                                                     all’accumulo
                       De                                                            incrostazioni o contaminazioni gas-
                       INT                                                           acqua
                                                                                  2  Centralina Elettronica di Serie: regolazione
                                                                                     set point acqua - autodiagnostica
                                                                                     - trattamento antibatterico ciclico
                                                                                     antilegionella  -  regolazione  orari
                                                                                     funzionamento
                                                                                     - funzione “Boost”


                                  H6 (8)
         H11 (13)
                                  H5 (7)         H10 (12)                       1  Scarico Totale 1" 1/4  Gas F
                                                                                2  Ingresso acqua sanitaria 1" Gas F
     Prodotti, progettati e fabbricati in conformità a: P .E.D.  Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
                                                                                3  Sonda 1/2" Gas F
         H
                                  H4 (5)(6)       H9 (11)                       4  Ispezione Ø 75 mm/ Integrazione elettrica
                                             A    H8 (10)                       5  Sonda 1/2" Gas F
                                                                                6  Anodo 1"1/4 Gas F
                                                                                7  Ricircolo 1" Gas F
                                                                                8  Uscita acqua sanitaria 1" Gas F
                                  H3 (3)(4)        H7 (9)                       9  Uscita Scambiatore inferiore 1” 1/4 Gas F
                                  H2 (2)                                       10  Ingresso Scambiatore inferiore 1” 1/4 Gas F
                                                                               11  Uscita Scambiatore superiore 1” 1/4 Gas F
                                  H1 (1)                                       12  Ingresso Scambiatore superiore 1" 1/4 Gas F
                                  0
                                                                               13  Sonda 1/2" Gas F
                                                              (9) (10) (11) (12)

                                                                            Ø180 mm


                                                                             (2) (7) (8)




                                                        (3) (5) (13)
                                                                        (6)
                                                                   (4)

                Volume    De   INT    H    A     H1   H2    H3   H4    H5    H6   H7    H8    H9   H10   H11
        Modello
                 [litri]                                         [mm]
          300    293      640  340   1960  2040  71   240   350  860   1190  1300  351  755  900   1140  1210
