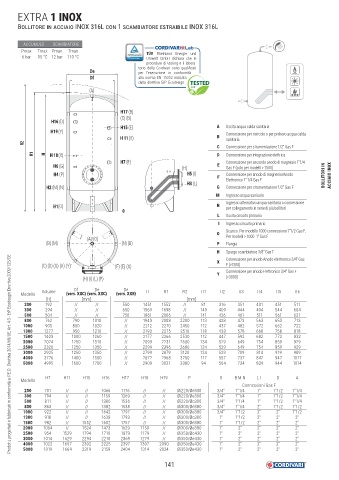

Page 143 - CORDIVARI - CATALISTINO BOLLITORI

EXTRA 1 INOX

BOLLITORE IN ACCIAIO INOX 316L CON 1 SCAMBIATORE ESTRAIBILE INOX 316L

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
6 bar 95 °C 12 bar 110 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
De per l’esecuzione in conformità
Df alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign
(A)

H17 (B)
(C) (B)
H16 (D)
H15 (E) A Uscita acqua calda sanitaria
H19(Y) Connessione per ricircolo o per prelievo acqua calda
H 11(X) B sanitaria
R2
C Connessione per strumentazione 1/2" Gas F
R1 H H 18(X) D Connessione per integrazione elettrica
H7 (F) Connessione per secondo anodo di magnesio 1"1/4
H6 (G) (H) E Gas F (solo per modelli > 1500)
H4 (P) H5 (I) Connessione per anodo di magnesio/Anodo BOLLITORI IN
F Elettronico 1" 1/4 Gas F ACCIAIO INOX
H3 (L)
H2 (M) (N) G Connessione per strumentazione 1/2" Gas F
M Ingresso acqua sanitaria
Ingresso alternativo acqua sanitaria o connessione
H1(O) N per collegamento in serie di più bollitori
0
L Uscita circuito primario
I Ingresso circuito primario
Scarico. Per modello 1000 connessione 1”1/2 Gas F.
O
(A) (O) Per modelli > 1000 1" Gas F
(B) (M) (N) (B) P Flangia
H Spurgo scambiatore 3/8" Gas F
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
Connessione per anodo Anodo elettronico 3/4" Gas
X
(C) (D) (G) (X) (Y) (F) (E) (X) F (>1300)
Connessione per anodo Elettronico 3/4" Gas F
Y
(H) (I) (L) (P) (>3000)
Volume Df De De H R1 R2 H1 H2 H3 H4 H5 H6
Modello (vers. XXC) (vers. XXC) (vers. XXB)
[lt] [mm] [mm]
200 192 // // 550 1451 1552 // 81 316 351 401 451 511
300 294 // // 650 1569 1698 // 149 409 444 494 544 604
500 504 // // 750 1861 2006 // 141 426 461 511 561 621
800 762 790 1010 // 1943 2008 2200 113 428 473 563 653 713
1000 905 800 1020 // 2212 2270 2450 112 437 482 572 662 722
1300 1277 950 1210 // 2193 2275 2510 118 433 578 668 758 818
1500 1403 1000 1260 // 2177 2266 2530 112 447 592 682 772 832
2000 2024 1250 1510 // 2099 2231 2600 134 529 649 754 859 929
2500 2320 1250 1350 // 2299 2396 2680 134 529 649 754 859 929
3000 2925 1250 1350 // 2799 2879 3120 134 529 709 814 919 989
4000 3776 1400 1500 // 2872 2968 3250 117 557 737 842 947 1017
5000 4995 1600 1700 // 2909 3031 3380 94 564 734 839 944 1014

H7 H11 H15 H16 H17 H18 H19 P O B M N L I D A
Modello
Connessioni Gas F
200 701 // // 1066 1176 // // Øi220/Øe300 3/4" 1"1/4 1" 1"1/2 1"1/4
300 794 // // 1159 1269 // // Øi220/Øe300 3/4" 1"1/4 1" 1"1/2 1"1/4
500 811 // // 1380 1536 // // Øi220/Øe300 3/4" 1"1/4 1" 1"1/2 1"1/4
800 863 // // 1382 1538 // // Øi300/Øe380 3/4" 1"1/4 2" 1"1/2 1"1/2
1000 922 // // 1642 1797 // // Øi300/Øe380 3/4" 1"1/2 2" 2" 1"1/2
1300 918 // // 1638 1793 // // Øi300/Øe380 1" 1"1/2 2" 2" 2"
1500 982 // 1552 1602 1757 // // Øi300/Øe380 1" 1"1/2 2" 2" 2"
2000 1004 // 1524 1473 1629 1159 // Øi300/Øe380 1" 2" 2" 2" 2"
2500 954 1529 1794 1710 1879 1179 // Øi350/Øe430 1" 2" 2" 2" 2"
3000 1014 1629 2294 2210 2369 1279 // Øi350/Øe430 1" 2" 2" 2" 2"
4000 1022 1657 2302 2225 2397 1307 2090 Øi350/Øe430 1" 2" 2" 2" 2"
5000 1019 1664 2319 2159 2404 1314 2024 Øi350/Øe430 1" 2" 2" 2" 2"

141
