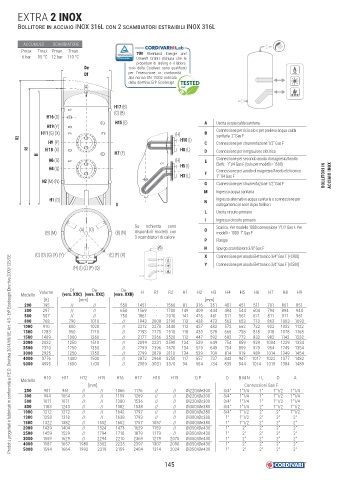

EXTRA 2 INOX

BOLLITORE IN ACCIAIO INOX 316L CON 2 SCAMBIATORI ESTRAIBILI INOX 316L

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
6 bar 95 °C 12 bar 110 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
De torio della Cordivari sono qualifi cati
Df per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign
(A)

H17 (B)
(C) (B)
H16 (D)
H15 (E) A Uscita acqua calda sanitaria
H19(Y)
H11 (G) (X) (H) B Connessione per ricircolo o per prelievo acqua calda
R2 H10 (I) sanitaria 2" Gas F
H9 (P) C Connessione per strumentazione 1/2" Gas F
R1 H 18 (X) H8 (L) D Connessione per integrazione elettrica
H H7 (F)
H6 (G) (H) E Connessione per secondo anodo di magnesio/Anodo
H5 (I) Elettr. 1"1/4 Gas F (solo per modelli > 1500)
H4 (Q) Connessione per anodo di magnesio/Anodo elettronico
H3 (L) F 1" 1/4 Gas F BOLLITORI IN ACCIAIO INOX
H2 (M) (N) G Connessione per strumentazione 1/2" Gas F
M Ingresso acqua sanitaria
H1 (O) N Ingresso alternativo acqua sanitaria o connessione per
0 collegamento in serie di più bollitori
L Uscita circuito primario
I Ingresso circuito primario
Su richiesta sono Scarico. Per modello 1000 connessione 1”1/2 Gas F. Per
(A) (O) O
(B) (M) (B) (N) disponibili modelli con modelli > 1000 1" Gas F
3 scambiatori di calore
P Flangia
H Spurgo scambiatore 3/8" Gas F
(C) (D) (G) (X) (Y) (E) (F) (X) X Connessione per anodo Elettronico 3/4" Gas F (>1300)
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
Y Connessione per anodo Elettronico 3/4" Gas F (>2500)
(H) (I) (L) (P) (Q)

Volume Df De De H R1 R2 H1 H2 H3 H4 H5 H6 H7 H8 H9
Modello (vers. XXC) (vers. XXC) (vers. XXB)
[lt] [mm] [mm]
200 195 // // 550 1451 - 1560 81 316 351 401 451 511 701 801 851
300 297 // // 650 1569 - 1700 149 409 444 494 544 604 794 894 944
500 507 // // 750 1861 - 2010 141 426 461 511 561 621 811 911 961
800 768 790 1010 // 1943 2008 2190 113 428 473 563 653 713 863 1003 1093
1000 910 800 1020 // 2212 2270 2440 112 437 482 572 662 722 922 1032 1122
1300 1283 950 1210 // 2193 2275 2510 118 433 578 668 758 818 918 1078 1168
1500 1409 1000 1260 // 2177 2266 2520 112 447 592 682 772 832 982 1142 1232
2000 2032 1250 1510 // 2099 2231 2590 134 529 649 754 859 929 1004 1229 1334
2500 2320 1250 1350 // 2299 2396 2670 134 529 649 754 859 929 954 1249 1354
3000 2925 1250 1350 // 2799 2879 3110 134 529 709 814 919 989 1014 1349 1454
4000 3776 1400 1500 // 2872 2968 3250 117 557 737 842 947 1017 1022 1377 1482
5000 4995 1600 1700 // 2909 3031 3370 94 564 734 839 944 1014 1019 1384 1489

H10 H11 H12 H15 H16 H17 H18 H19 Q P O B M N I L D A
Modello
[mm] Connessioni Gas F
200 901 961 // // 1066 1176 // // Øi220/Øe300 3/4" 1"1/4 1" 1"1/2 1"1/4
300 994 1054 // // 1159 1269 // // Øi220/Øe300 3/4" 1"1/4 1" 1"1/2 1"1/4
500 1011 1071 // // 1380 1536 // // Øi220/Øe300 3/4" 1"1/4 1" 1"1/2 1"1/4
800 1183 1243 // // 1382 1538 // // Øi300/Øe380 3/4" 1"1/4 2" 1"1/2 1"1/2
1000 1212 1272 // // 1642 1797 // // Øi300/Øe380 3/4" 1"1/2 2" 2" 1"1/2
1300 1258 1318 // // 1638 1793 // // Øi300/Øe380 1" 1"1/2 2" 2" 2"
1500 1322 1382 // 1552 1602 1757 1057 // Øi300/Øe380 1" 1"1/2 2" 2" 2"
2000 1439 1404 // 1524 1473 1629 1159 // Øi350/Øe430 1" 2" 2" 2" 2"
2500 1459 1529 // 1794 1710 1879 1179 // Øi350/Øe430 1" 2" 2" 2" 2"
3000 1559 1629 // 2294 2210 2369 1279 2075 Øi350/Øe430 1" 2" 2" 2" 2"
4000 1587 1657 1980 2302 2225 2397 1307 2090 Øi350/Øe430 1" 2" 2" 2" 2"
5000 1594 1664 1992 2319 2159 2404 1314 2024 Øi350/Øe430 1" 2" 2" 2" 2"
