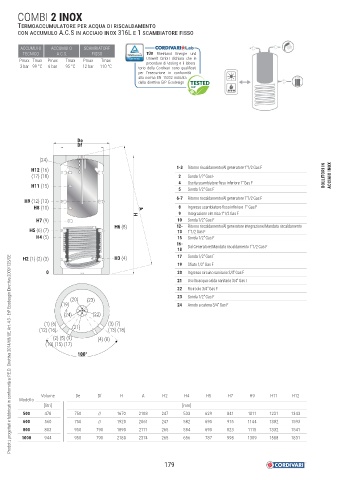

Page 181 - CORDIVARI - CATALISTINO BOLLITORI

COMBI 2 INOX

TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO
CON ACCUMULO A.C.S IN ACCIAIO INOX 316L E 1 SCAMBIATORE FISSO

ACCUMULO ACCUMULO SCAMBIATORE
TECNICO A.C.S. FISSO TÜV Rheinland Energie und
Pmax Tmax Pmax Tmax Pmax Tmax Umwelt GmbH dichiara che le
procedure di testing e il labora-
3 bar 99 °C 6 bar 95 °C 12 bar 110 °C torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

De
Df

(24)
1-3 Ritorno riscaldamento/Al generatore 1"1/2 Gas F
H12 (16)
(17) (18) 2 Sonda 1/2" Gas F BOLLITORI IN ACCIAIO INOX
4 Uscita scambiatore fisso inferiore 1" Gas F
H11 (15)
5 Sonda 1/2" Gas F
6-7 Ritorno riscaldamento/Al generatore 1"1/2 Gas F
H9 (12) (13)
H8 (10) A 8 Ingresso scambiatore fisso inferiore 1" Gas F
9 Integrazione elettrica 1"1/2 Gas F
H
H7 (9) 10 Sonda 1/2" Gas F
H6 (8) 12- Ritorno riscaldamento/Al generatore integrazione/Mandata riscaldamento
H5 (6) (7) 13 1"1/2 Gas F
H4 (5) 15 Sonda 1/2" Gas F
16- Dal Generatore/Mandata riscaldamento 1"1/2 Gas F
18
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
H2 (1) (2) (3) H3 (4) 17 Sonda 1/2" Gas F
19 Sfiato 1/2" Gas F
0 20 Ingresso circuito sanitario 3/4" Gas F
21 Uscita acqua calda sanitaria 3/4" Gas F
22 Ricircolo 3/4" Gas F
23 Sonda 1/2" Gas F
(20) (23)
(19) 24 Anodo a catena 3/4” Gas F
(24) (22)
(1) (6) (3) (7)
(12) (16) (21) (13) (18)
(2) (5) (9) (4) (8)
(10) (15) (17)
100°

Volume De Df H A H2 H4 H5 H7 H9 H11 H12
Modello
[litri] [mm]
500 478 750 // 1670 2108 247 533 629 841 1011 1231 1343
600 560 750 // 1920 2061 247 582 695 915 1144 1382 1593
800 803 950 790 1890 2111 265 584 690 823 1115 1332 1541
1000 944 950 790 2180 2374 265 656 787 998 1309 1588 1831

179
