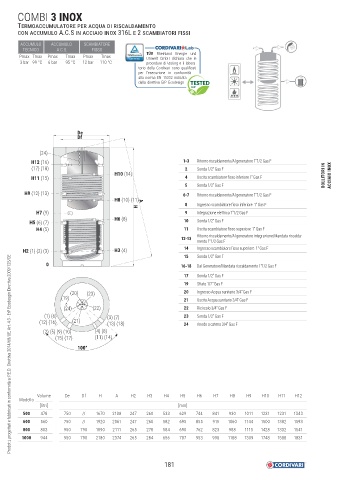

Page 183 - CORDIVARI - CATALISTINO BOLLITORI

COMBI 3 INOX

TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO
CON ACCUMULO A.C.S IN ACCIAIO INOX 316L E 2 SCAMBIATORI FISSI

ACCUMULO ACCUMULO SCAMBIATORE
TECNICO A.C.S. FISSO
Pmax Tmax Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
Umwelt GmbH dichiara che le
3 bar 99 °C 6 bar 95 °C 12 bar 110 °C procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

De
Df

(24)
H12 (16) 1-3 Ritorno riscaldamento/Al generatore 1"1/2 Gas F
(17) (18) 2 Sonda 1/2" Gas F
H10 (14) BOLLITORI IN
H11 (15) 4 Uscita scambiatore fisso inferiore 1" Gas F ACCIAIO INOX
5 Sonda 1/2" Gas F
H9 (12) (13) 6-7 Ritorno riscaldamento/Al generatore 1"1/2 Gas F
H8 (10) (11) A
8 Ingresso scambiatore fisso inferiore 1" Gas F
H
H7 (9) 9 Integrazione elettrica 1"1/2 Gas F
H6 (8)
H5 (6) (7) 10 Sonda 1/2" Gas F
H4 (5) 11 Uscita scambiatore fisso superiore 1" Gas F
Ritorno riscaldamento/Al generatore integrazione/Mandata riscalda-
12-13
mento 1"1/2 Gas F
H2 (1) (2) (3) H3 (4) 14 Ingresso scambiatore fisso superiore 1" Gas F
15 Sonda 1/2" Gas F
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
0 16-18 Dal Generatore/Mandata riscaldamento 1"1/2 Gas F
17 Sonda 1/2" Gas F
19 Sfiato 1/2" Gas F
(20) (23) 20 Ingresso Acqua sanitario 3/4" Gas F
(19) 21 Uscita Acqua sanitario 3/4" Gas F
(24) (22) 22 Ricircolo 3/4" Gas F
(1) (6) (3) (7) 23 Sonda 1/2" Gas F
(12) (16) (21) (13) (18) 24 Anodo a catena 3/4” Gas F
(2) (5) (9) (10) (4) (8)
(15) (17) (11) (14)

100°

Volume De Df H A H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12
Modello
[litri] [mm]
500 478 750 // 1670 2108 247 260 533 629 744 841 930 1011 1231 1231 1343
600 560 750 // 1920 2061 247 260 582 695 855 915 1060 1144 1500 1382 1593
800 803 950 790 1890 2111 265 278 584 690 762 823 988 1115 1428 1332 1541
1000 944 950 790 2180 2374 265 284 656 787 953 998 1188 1309 1748 1588 1831

181
