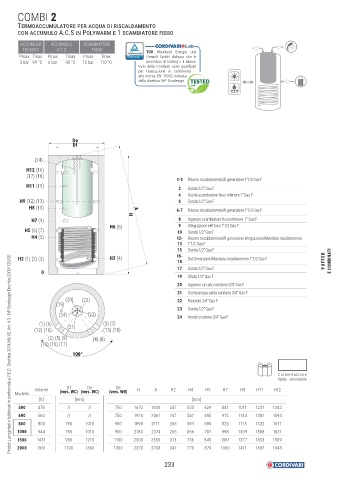

Page 235 - CORDIVARI - CATALISTINO BOLLITORI

COMBI 2

TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO
CON ACCUMULO A.C.S IN POLYWARM E 1 SCAMBIATORE FISSO

ACCUMULO ACCUMULO SCAMBIATORE
TECNICO A.C.S. FISSO TÜV Rheinland Energie und
Pmax Tmax Pmax Tmax Pmax Tmax Umwelt GmbH dichiara che le
3 bar 99 °C 6 bar 90 °C 12 bar 110 °C procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

De
Df

(24)

H12 (16)
(17) (18)
1-3 Ritorno riscaldamento/Al generatore 1"1/2 Gas F
H11 (15)
2 Sonda 1/2" Gas F
4 Uscita scambiatore fisso inferiore 1" Gas F
H9 (12) (13) 5 Sonda 1/2" Gas F
H8 (10) A
6-7 Ritorno riscaldamento/Al generatore 1"1/2 Gas F
H7 (9) H 8 Ingresso scambiatore fisso inferiore 1" Gas F
H6 (8) 9 Integrazione elettrica 1"1/2 Gas F
H5 (6) (7) 10 Sonda 1/2" Gas F
H4 (5) 12- Ritorno riscaldamento/Al generatore integrazione/Mandata riscaldamento
13 1"1/2 Gas F
15 Sonda 1/2" Gas F
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
H2 (1) (2) (3) H3 (4) 16- Dal Generatore/Mandata riscaldamento 1"1/2 Gas F
18 PUFFER E COMBINATI
17 Sonda 1/2" Gas F
0
19 Sfiato 1/2" Gas F
20 Ingresso circuito sanitario 3/4" Gas F
21 Uscita acqua calda sanitaria 3/4" Gas F
(20) (23) 22 Ricircolo 3/4" Gas F
(19)
23 Sonda 1/2" Gas F
(24) (22) 24 Anodo a catena 3/4” Gas F
(1) (6) (3) (7)
(12) (16) (21) (13) (18)
(2) (5) (9) (4) (8)
(10) (15) (17)
100°

Coibentazione
rigida smontabile
De
De
Df
Volume (vers. WC) (vers. WC) (vers. WB) H A H2 H4 H5 H7 H9 H11 H12
Modello
[lt] [mm] [mm]
500 478 // // 750 1670 1800 247 533 629 841 1011 1231 1343
600 560 // // 750 1920 2061 247 582 695 915 1144 1382 1593
800 803 790 1010 950 1890 2111 265 584 690 823 1115 1332 1541
1000 944 790 1010 950 2180 2374 265 656 787 998 1309 1588 1831
1500 1431 950 1210 1100 2300 2550 313 736 845 1061 1377 1653 1909
2000 1961 1100 1360 1300 2370 2703 347 770 879 1060 1411 1687 1943

233
