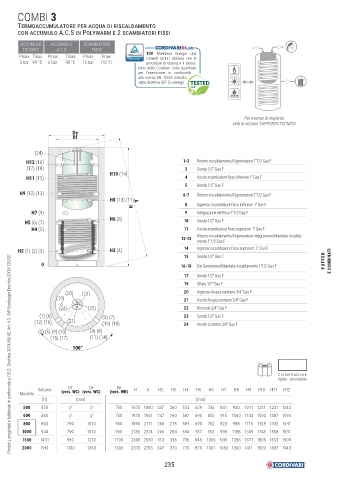

COMBI 3

TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO
CON ACCUMULO A.C.S IN POLYWARM E 2 SCAMBIATORI FISSI

ACCUMULO ACCUMULO SCAMBIATORE
TECNICO A.C.S. FISSO
Pmax Tmax Pmax Tmax Pmax Tmax TÜV Rheinland Energie und
Umwelt GmbH dichiara che le
3 bar 99 °C 6 bar 90 °C 12 bar 110 °C procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign

Per esempi di impianto
vedi la sezione SUPPORTO TECNICO
De
Df

(24)
H12 (16) 1-3 Ritorno riscaldamento/Al generatore 1"1/2 Gas F
(17) (18) 2 Sonda 1/2" Gas F
H10 (14)
H11 (15) 4 Uscita scambiatore fisso inferiore 1" Gas F
5 Sonda 1/2" Gas F
H9 (12) (13) 6-7 Ritorno riscaldamento/Al generatore 1"1/2 Gas F
H8 (10) (11) A
8 Ingresso scambiatore fisso inferiore 1" Gas F
H
H7 (9) 9 Integrazione elettrica 1"1/2 Gas F
H6 (8)
H5 (6) (7) 10 Sonda 1/2" Gas F
H4 (5) 11 Uscita scambiatore fisso superiore 1" Gas F
Ritorno riscaldamento/Al generatore integrazione/Mandata riscalda-
12-13
mento 1"1/2 Gas F
H2 (1) (2) (3) H3 (4) 14 Ingresso scambiatore fisso superiore 1" Gas F
15 Sonda 1/2" Gas F
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
0 16-18 Dal Generatore/Mandata riscaldamento 1"1/2 Gas F PUFFER E COMBINATI
17 Sonda 1/2" Gas F
19 Sfiato 1/2" Gas F
(20) (23) 20 Ingresso Acqua sanitario 3/4" Gas F
(19) 21 Uscita Acqua sanitario 3/4" Gas F
(24) (22) 22 Ricircolo 3/4" Gas F
(1) (6) (3) (7) 23 Sonda 1/2" Gas F
(12) (16) (21) (13) (18) 24 Anodo a catena 3/4” Gas F
(2) (5) (9) (10) (4) (8)
(15) (17) (11) (14)

100°

Coibentazione
rigida smontabile
De
De
Df
Volume (vers. WC) (vers. WC) (vers. WB) H A H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12
Modello
[lt] [mm] [mm]
500 478 // // 750 1670 1800 247 260 533 629 744 841 930 1011 1231 1231 1343
600 560 // // 750 1920 2061 247 260 582 695 855 915 1060 1144 1500 1382 1593
800 803 790 1010 950 1890 2111 265 278 584 690 762 823 988 1115 1428 1332 1541
1000 944 790 1010 950 2180 2374 265 284 656 787 953 998 1188 1309 1748 1588 1831
1500 1431 950 1210 1100 2300 2550 313 336 736 845 1006 1061 1286 1377 1805 1653 1909
2000 1961 1100 1360 1300 2370 2703 347 370 770 879 1001 1060 1300 1411 1820 1687 1943
