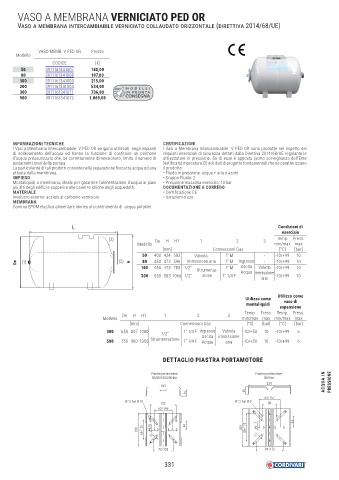

VASO A MEMBRANA VERNICIATO PED OR

VASO A MEMBRANA INTERCAMBIABILE VERNICIATO COLLAUDATO ORIZZONTALE (DIRETTIVA 2014/68/UE)

VASO MEMB. V PED OR Prezzo
Modello
CODICE [€]
50 3911161341007 140,00
80 3911161341008 197,00
100 3911161341003 215,00
200 3911161341004 534,00 MODELLI
300 3911161341011 736,00 IN PR ONTA
500 3911161341012 1.069,00 CONSEGNA

INFORMAZIONI TECNICHE CERTIFICAZIONI
I Vasi a Membrana Intercambiabile V PED OR vengono utilizzati negli impianti I Vasi a Membrana Intercambiabile V PED OR sono prodotte nel rispetto dei
di sollevamento dell’acqua ed hanno la funzione di costituire un polmone requisiti essenziali di sicurezza dettati dalla Direttiva 2014/68/UE regolante le
d’acqua pressurizzata che, se correttamente dimensionato, limita il numero di attrezzature in pressione. Su di esse è apposta (sotto sorveglianza dell’Ente
avviamenti orari della pompa. Notifi cato) marcatura CE ed i dati di progetto fondamentali che ne caratterizzano
La particolarità di tali prodotti consiste nella separazione fi sica tra acqua ed aria il prodotto:
attuata dalla membrana. • Fluido in pressione: acqua + aria o azoto
IMPIEGO • Gruppo Fluido: 2
Montaliquidi a membrana, ideale per garantire l’alimentazione d’acqua ai piani • Pressione massima esercizio: 10 bar
più alti degli edifi ci e sopperire alle carenze idriche degli acquedotti. DOCUMENTAZIONE A CORREDO
MATERIALE • Certifi cazione CE
Involucro esterno: acciaio al carbonio verniciato. • Istruzioni d’uso
MEMBRANA
Gomma EPDM elastica alimentare idonea al contenimento di acqua potabile

L Condizioni di
esercizio
(3) De H H1 1 2 3 Temp. Press.
Modello min/max max
[mm] Connessioni Gas [°C] [bar]
50 400 424 583 Valvola 1” M - -10/+99 10
De (1) (2) H 80 450 473 598 immissione aria 1” M Ingresso - -10/+99 10
100 450 473 783 1/2” 1” M Uscita Valvola -10/+99 10
Strumenta- Acqua immissione
200 550 583 1066 1/2” zione 1” 1/4 F -10/+99 10
aria

Utilizzo come
Utilizzo come vaso di
montaliquidi
espansione
Temp. Press. Temp. Press.
De H H1 1 2 3
Modello min/max max min/max max
[mm] Connessioni Gas [°C] [bar] [ °C] [bar]
300 650 807 1080 1/2” 1” 1/4 F Ingresso Valvola -10/+50 10 -10/+99 6
Strumentazione Uscita immissione
500 750 900 1350 1” 1/4 F Acqua aria -10/+50 10 -10/+99 6

DETTAGLIO PIASTRA PORTAMOTORE

Piastra portamotore Piastra portamotore
50/80/100/200 litri 300 litri
234 ACQUA IN PRESSIONE
183
40
36
63÷157
N° 2 fori Ø 10 N° 2 fori Ø 9
142 80
62÷146

180 68÷135 10 49 205 88÷175 11 65
10 11
72÷135 84÷172

331
