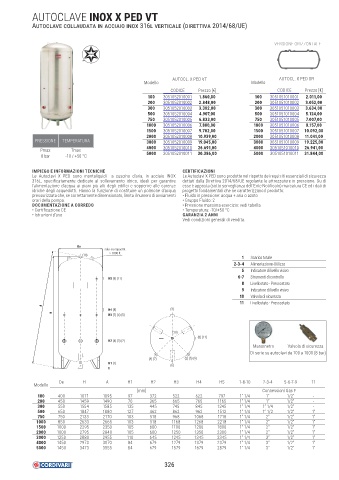

Page 328 - CORDIVARI - CATALISTINO BOLLITORI

AUTOCLAVE INOX X PED VT

AUTOCLAVE COLLAUDATA IN ACCIAIO INOX 316L VERTICALE (DIRETTIVA 2014/68/UE)

VERSIONE ORIZZONTALE

AUTOCL. X PED VT AUTOCL. X PED OR
Modello Modello
CODICE Prezzo [€] CODICE Prezzo [€]
100 3051052010001 1.860,00 100 3051051010001 2.011,00
200 3051052010002 2.848,00 200 3051051010002 3.052,00
300 3051052010003 3.302,00 300 3051051010003 3.634,00
500 3051052010004 4.907,00 500 3051051010004 5.124,00
750 3051052010005 6.833,00 750 3051051010005 7.007,00
1000 3051052010006 7.800,00 1000 3051051010006 8.157,00
1500 3051052010007 9.702,00 1500 3051051010007 10.092,00
2000 3051052010008 10.939,00 2000 3051051010008 11.041,00
PRESSIONE TEMPERATURA 3000 3051052010009 19.045,00 3000 3051051010009 19.225,00
4000 3051052010010 26.691,00 4000 3051051010010 26.941,00
Pmax Tmax 5000 3051052010011 30.386,00 5000 3051051010011 31.844,00
8 bar -10 / +50 °C

IMPIEGO E INFORMAZIONI TECNICHE CERTIFICAZIONI
Le Autoclavi X PED sono montaliquidi a cuscino d’aria, in acciaio INOX Le Autoclavi X PED sono prodotte nel rispetto dei requisiti essenziali di sicurezza
316L, specifi catamente dedicate al sollevamento idrico, ideali per garantire dettati dalla Direttiva 2014/68/UE regolante le attrezzature in pressione. Su di
l’alimentazione d’acqua ai piani più alti degli edifi ci e sopperire alle carenze esse è apposta (sotto sorveglianza dell’Ente Notifi cato) marcatura CE ed i dati di
idriche degli acquedotti. Hanno la funzione di costituire un polmone d’acqua progetto fondamentali che ne caratterizzano il prodotto:
pressurizzata che, se correttamente dimensionato, limita il numero di avviamenti • Fluido in pressione: acqua + aria o azoto
orari della pompa. • Gruppo Fluido: 2
DOCUMENTAZIONE A CORREDO • Pressione massima esercizio: vedi tabella
• Certifi cazione CE • Temperatura: -10/+50 °C
• Istruzioni d’uso GARANZIA 2 ANNI
Vedi condizioni generali di vendita.

De
solo su capacità
> 1000 lt
(10)
1 Scarico totale
2-3-4 Alimentazione-Utilizzo
5 Indicatore di livello visivo
6-7 Strumenti di controllo
H5 (9) (11)
8 Livellostato - Pressostato
9 Indicatore di livello visivo
10 Valvola di sicurezza
11 Livellostato - Pressostato
A
H4 (8) (3)
H
H3 (7) (6) (5)
(10)
(8) (11)
H2 (4) (3) (2)
Manometro Valvola di sicurezza
Di serie su autoclavi da 100 a 1000 (8 bar)
(4) (7) (2) (5) (9)
H1 (1) (6)
0

De H A H1 H2 H3 H4 H5 1-8-10 2-3-4 5-6-7-9 11
Modello
[mm] Connessioni Gas F
100 400 1071 1095 97 372 522 622 797 1” 1/4 1” 1/2” -
200 450 1459 1490 70 365 665 765 1165 1” 1/4 1” 1/2” -
300 550 1554 1585 135 445 745 845 1245 1” 1/4 1” 1/4 1/2” -
500 650 1847 1880 127 462 862 962 1512 1” 1/4 1” 1/2 1/2” 1”
750 750 2133 2170 103 518 968 1068 1718 1” 1/4 2” 1/2” 1”
1000 850 2633 2665 103 518 1168 1268 2218 1” 1/4 2” 1/2” 1”
1500 1000 2295 2350 105 600 1100 1200 1800 1” 1/4 2” 1/2” 1”
2000 1000 2795 2840 105 600 1250 1350 2300 1” 1/4 2” 1/2” 1”
3000 1250 2880 2955 110 645 1245 1345 2345 1” 1/4 3” 1/2” 1”
4000 1450 2973 3070 84 679 1279 1379 2379 1” 1/4 3” 1/2” 1”
5000 1450 3473 3555 84 679 1579 1679 2879 1” 1/4 3” 1/2” 1”
