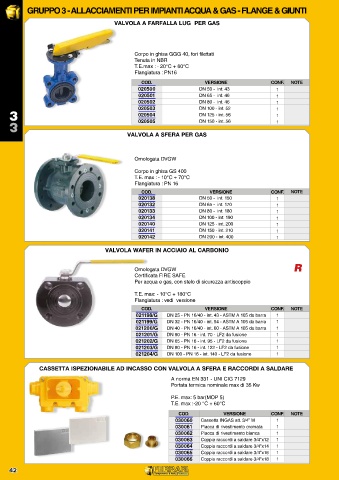

Page 48 - FERRARI - CATALOGO GENERALE

GRUPPO 3 - ALLACCIAMENTI PER IMPIANTI ACQUA & GAS - FLANGE & GIUNTI

VALVOLA A FARFALLA LUG PER GAS

Corpo in ghisa GGG 40, fori filettati
Tenuta in NBR
T.E.max : - 20°C + 60°C
Flangiatura : PN16

COD. VERSIONE CONF. NOTE
020500 DN 50 - int. 43 1
020501 DN 65 - int. 46 1
020502 DN 80 - int. 46 1
020503
3 020504 DN 100 - int. 52 1
DN 125 - int. 56
1
020505
DN 150 - int. 56
1
VALVOLA A SFERA PER GAS
3

Omologata DVGW

Corpo in ghisa GS 400
T.E. max : - 10°C + 70°C
Flangiatura : PN 16
COD. VERSIONE CONF. NOTE
020138 DN 50 - int. 150 1
020132 DN 65 - int. 170 1
020133 DN 80 - int. 180 1
020134 DN 100 - int. 190 1
020140 DN 125 - int. 200 1
020141 DN 150 - int. 210 1
020142 DN 200 - int. 400 1

VALVOLA WAFER IN ACCIAIO AL CARBONIO

Omologata DVGW R
Certificata FIRE SAFE
Per acqua e gas, con stelo di sicurezza antiscoppio

T.E. max: - 10°C + 180°C
Flangiatura : vedi versione
COD. VERSIONE CONF. NOTE
021198/G DN 25 - PN 16/40 - int. 43 - ASTM A 105 da barra 1
021199/G DN 32 - PN 16/40 - int. 54 - ASTM A 105 da barra 1
021200/G DN 40 - PN 16/40 - int. 60 - ASTM A 105 da barra 1
021201/G DN 50 - PN 16 - int. 70 - LF2 da fusione 1
021202/G DN 65 - PN 16 - int. 95 - LF2 da fusione 1
021203/G DN 80 - PN 16 - int. 122 - LF2 da fusione 1
021204/G DN 100 - PN 16 - int. 140 - LF2 da fusione 1

CASSETTA ISPEZIONABILE AD INCASSO CON VALVOLA A SFERA E RACCORDI A SALDARE
A norma EN 331 - UNI CIG 7129
Portata termica nominale max di 35 Kw
P.E. max: 5 bar(MOP 5)
T.E. max :-20 °C + 60°C
COD. VERSIONE CONF. NOTE
030060 Cassetta INGAS att. 3/4” M 1
030061 Placca di rivestimento cromata 1
030062 Placca di rivestimento bianca 1
030063 Coppia raccordi a saldare 3/4"x12 1
030064 Coppia raccordi a saldare 3/4"x14 1
030065 Coppia raccordi a saldare 3/4"x16 1
030066 Coppia raccordi a saldare 3/4"x18 1
