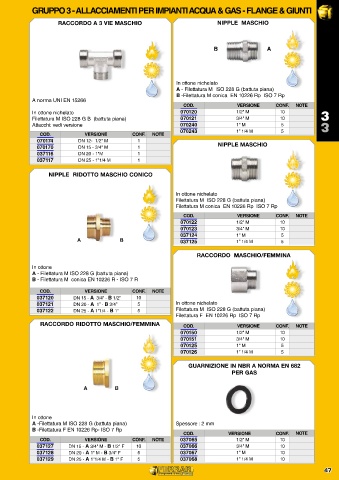

Page 53 - FERRARI - CATALOGO GENERALE

GRUPPO 3 - ALLACCIAMENTI PER IMPIANTI ACQUA & GAS - FLANGE & GIUNTI

RACCORDO A 3 VIE MASCHIO NIPPLE MASCHIO

B A

In ottone nichelato
A - Filettatura M ISO 228 G (battuta piana)
B -Filettatura M conica EN 10226 Rp ISO 7 Rp
A norma UNI EN 15266
COD. VERSIONE CONF. NOTE
In ottone nichelato 070120 1/2" M 10 3
Filettatura M ISO 228 G B (battuta piana) 070121 3/4" M 10
Attacchi: vedi versione 070240 1" M 5
070243 1” 1/4 M 5 3
COD. VERSIONE CONF. NOTE
070174 DN 12- 1/2" M 1
070170 DN 15 - 3/4" M 1 NIPPLE MASCHIO
037116 DN 20 - 1"M 1
037117 DN 25 - 1”1/4 M 1

NIPPLE RIDOTTO MASCHIO CONICO

In ottone nichelato
Filettatura M ISO 228 G (battuta piana)
Filettatura M conica EN 10226 Rp ISO 7 Rp

COD. VERSIONE CONF. NOTE
070122 1/2" M 10
070123 3/4" M 10
037124 1" M 5
A B 037125 1” 1/4 M 5

RACCORDO MASCHIO/FEMMINA

In ottone
A - Filettatura M ISO 228 G (battuta piana)
B - Filettatura M conica EN 10226 R - ISO 7 R
COD. VERSIONE CONF. NOTE
037120 DN 15 - A 3/4” - B 1/2” 10
037121 DN 20 - A 1” - B 3/4” 5 In ottone nichelato
037122 DN 25 - A 1”1/4 - B 1” 5 Filettatura M ISO 228 G (battuta piana)
Filettatura F EN 10226 Rp ISO 7 Rp
RACCORDO RIDOTTO MASCHIO/FEMMINA COD. VERSIONE CONF. NOTE
070150 1/2" M 10
070151 3/4" M 10
070125 1" M 5
070126 1” 1/4 M 5

GUARNIZIONE IN NBR A NORMA EN 682
PER GAS

A B

In ottone
A -Filettatura M ISO 228 G (battuta piana) Spessore : 2 mm
B -Filettatura F EN 10226 Rp- ISO 7 Rp
COD. VERSIONE CONF. NOTE
COD. VERSIONE CONF. NOTE 037065 1/2" M 10
037127 DN 15 - A 3/4" M - B 1/2" F 10 037066 3/4" M 10
037128 DN 20 - A 1" M - B 3/4" F 5 037067 1" M 10
037129 DN 25 - A 1”1/4 M - B 1" F 5 037068 1” 1/4 M 10
