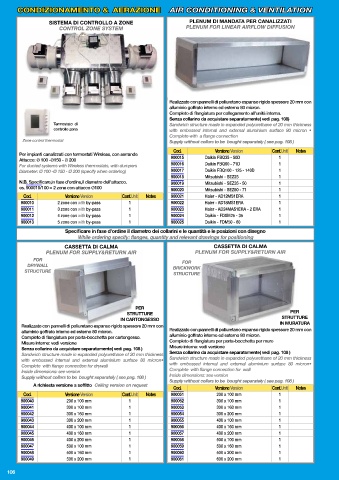

Page 108 - FERRARI - CONDIZIONAMENTO

CONDIZIONAMENTO & AERAZIONE AIR CONDITIONING & VENTILATION

SISTEMA DI CONTROLLO A ZONE PLENUM DI MANDATA PER CANALIZZATI
PLENUM FOR LINEAR AIRFLOW DIFFUSION
CONTROL ZONE SYSTEM
CONTROL ZONE SYSTEM PLENUM FOR LINEAR AIRFLOW DIFFUSION

Realizzato con pannelli di poliuretano espanso rigido spessore 20 mm con
alluminio goffrato interno ed esterno 80 micron.
Completo di fl angiatura per collegamento all'unità interna.
Senza collarino da acquistare separatamente( vedi pag. 108)
Termostato di Sandwich structure made in expanded polyurethane of 20 mm thickness
controllo zona with embossed internal and external aluminium surface 80 micron •
Complete with a fl ange connection
Zone control thermostat Supply without collars to be bought separately ( see pag. 108 )
Cod. Versione Version Conf.Unit Notes
Per impianti canalizzati con termostati Wireless, con serrande 900015 Daikin FBQ35 - 50D 1
Attacco: Ø 100 -Ø150 - Ø 200
For ducted systems with Wireless thermostats, with dumpers 900016 Daikin FBQ60 - 71D 1
Diameter: Ø 100 -Ø 150 - Ø 200 (specify when ordering) 900017 Daikin FBQ100 - 125 - 140D 1
900018 Mitsubishi - SEZ25 1
N.B. Specifi care,in fase d'ordine,il diametro dell'attacco. 900019 Mitsubishi - SEZ35 - 50 1
es. 900010/100 = 2 zone con attacco Ø100 900020 Mitsubishi - SEZ60 - 71 1
Cod. Versione Version Conf.Unit Notes 900021 Haier - AD12MS1ERA 1
900010 2 zone con with by-pass 1 900022 Haier - AD18MS1ERA 1
900011 3 zone con with by-pass 1 900023 Haier - AD24MAS1ERA - 2 ERA 1
900012 4 zone con with by-pass 1 900024 Daikin - FDXM25 - 35 1
900013 5 zone con with by-pass 1 900025 Daikin - FDM50 - 60 1
Specifi care in fase d'ordine il diametro dei collarini e le quantità e le posizioni con disegno
While ordering specify: flanges, quantity and relevant drawings for positioning
CASSETTA DI CALMA CASSETTA DI CALMA
PLENUM FOR SUPPLY&RETURN AIR PLENUM FOR SUPPLY&RETURN AIR
FOR FOR
DRYWALL BRICKWORK
STRUCTURE
STRUCTURE

PER
STRUTTURE PER
IN CARTONGESSO STRUTTURE
Realizzato con pannelli di poliuretano espanso rigido spessore 20 mm con IN MURATURA
alluminio goffrato interno ed esterno 80 micron. Realizzato con pannelli di poliuretano espanso rigido spessore 20 mm con
Completo di fl angiatura per porta-bocchetta per cartongesso. alluminio goffrato interno ed esterno 80 micron.
Misure interne: vedi versione Completo di fl angiatura per porta-bocchetta per muro
Senza collarino da acquistare separatamente( vedi pag. 108 ) Misure interne: vedi versione
Sandwich structure made in expanded polyurethane of 20 mm thickness Senza collarino da acquistare separatamente( vedi pag. 108 )
with embossed internal and external aluminium surface 80 micron• Sandwich structure made in expanded polyurethane of 20 mm thickness
Complete with fl ange connection for drywall with embossed internal and external aluminium surface 80 micron•
Inside dimensions: see version Complete with fl ange connection for wall
Supply without collars to be bought separately ( see pag. 108 ) Inside dimensions: see version
Supply without collars to be bought separately ( see pag. 108 )
A richiesta versione a soffi tto Ceiling version on request
Cod. Versione Version Conf.Unit Notes
Cod. Versione Version Conf.Unit Notes 900051 200 x 100 mm 1
900040 200 x 100 mm 1 900052 300 x 100 mm 1
900041 300 x 100 mm 1 900053 300 x 160 mm 1
900042 300 x 160 mm 1 900054 300 x 200 mm 1
900043 300 x 200 mm 1 900055 400 x 100 mm 1
900044 400 x 100 mm 1 900056 400 x 160 mm 1
900045 400 x 160 mm 1 900057 400 x 200 mm 1
900046 400 x 200 mm 1 900058 500 x 100 mm 1
900047 500 x 100 mm 1 900059 500 x 160 mm 1
900048 500 x 160 mm 1 900060 500 x 200 mm 1
900049 500 x 200 mm 1 900061 600 x 200 mm 1

106
