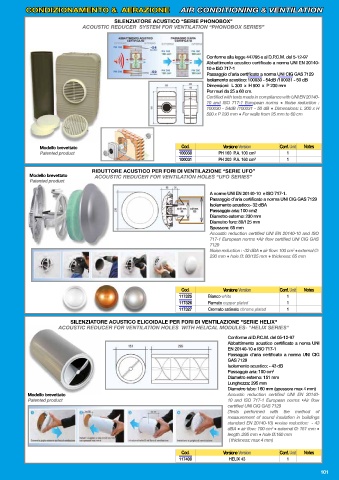

Page 103 - FERRARI - CONDIZIONAMENTO

CONDIZIONAMENTO & AERAZIONE AIR CONDITIONING & VENTILATION

SILENZIATORE ACUSTICO “SERIE PHONOBOX”
ACOUSTIC REDUCER SYSTEM FOR VENTILATION “PHONOBOX SERIES”

Conforme alla legge 447/95 e al D.P.C.M. del 5-12-97
Abbattimento acustico certifi cato a norma UNI EN 20140-
10 e ISO 717-1
Passaggio d’aria certifi cato a norma UNI CIG GAS 7129
Isolamento acustico: 100030 - 54dB /100031 - 50 dB
Dimensioni: L 300 x H 500 x P 230 mm
Per muri da 25 a 60 cm.
Certifi ed with tests made in compliance with UNI EN 20140-
10 and ISO 717-1 European norms ● Noise reduction :
100030 - 54dB /100031 - 50 dB ● Dimensions: L 300 x H
500 x P 230 mm ● For walls from 25 mm to 60 cm

Modello brevettato Cod. Versione Version Conf. Unit Notes
Patented product 100030 PH 160 P.A. 100 cm2 1
100031 PH 200 P.A. 160 cm2 1

RIDUTTORE ACUSTICO PER FORI DI VENTILAZIONE “SERIE UFO”
Modello brevettato ACOUSTIC REDUCER FOR VENTILATION HOLES “UFO SERIES”
Patented product

A norme UNI EN 20140-10 e ISO 717-1.
Passaggio d’aria certifi cato a norma UNI CIG GAS 7129
Isolamento acustico:- 32 dBA
Passaggio aria: 100 cm2
Diametro esterno: 230 mm
Diametro foro: 80/125 mm
Spessore: 65 mm
Acoustic reduction certifi ed UNI EN 20140-10 and ISO
717-1 European norms •Air fl ow certifi ed UNI CIG GAS
7129
2
Noise reduction : -32 dBA ● air fl ow: 100 cm ●external Ø:
230 mm ● hole Ø: 80/125 mm ● thickness: 65 mm

Cod. Versione Version Conf. Unit Notes
117325 Bianco white 1
117326 Ramato copper plated 1
117327 Cromato satinato chrome plated 1

SILENZIATORE ACUSTICO ELICOIDALE PER FORI DI VENTILAZIONE "SERIE HELIX"
ACOUSTIC REDUCER FOR VENTILATION HOLES WITH HELICAL MODULES- "HELIX SERIES"
Conforme al D.P.C.M. del 05-12-97
Abbattimento acustico certifi cato a noma UNI
EN 20140-10 e ISO 717-1
Passaggio d’aria certifi cato a norma UNI CIG
GAS 7129
Isolamento acustico: - 43 dB
Passaggio aria: 100 cm 2
Diametro esterno: 151 mm
Lunghezza: 295 mm
Diametro tubo: 160 mm (spessore max 4 mm)
Modello brevettato Acoustic reduction certifi ed UNI EN 20140-
Patented product 10 and ISO 717-1 European norms •Air fl ow
certifi ed UNI CIG GAS 7129
(Tests performed with the method of
measurement of sound insulation in buildings
standard EN 20140-10) ●noise reduction: - 43
dBA ● air fl ow: 100 cm ● external Ø: 151 mm ●
2
length :295 mm ● hole Ø:160 mm
( thickness: max 4 mm)
Cod. Versione Version Conf. Unit Notes
117400 HELIX 43 1

101
