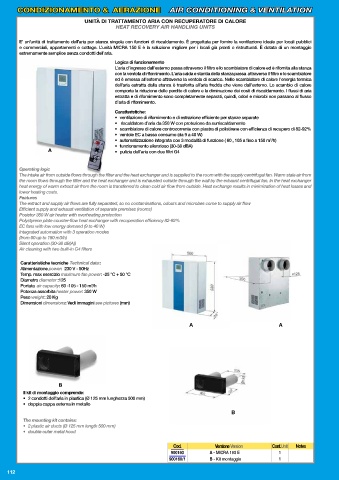

Page 114 - FERRARI - CONDIZIONAMENTO

CONDIZIONAMENTO & AERAZIONE AIR CONDITIONING & VENTILATION

UNITÀ DI TRATTAMENTO ARIA CON RECUPERATORE DI CALORE
HEAT RECOVERY AIR HANDLING UNITS

E' un’unità di trattamento dell’aria per stanza singola con funzioni di riscaldamento. È progettata per fornire la ventilazione ideale per locali pubblici
e commerciali, appartamenti e cottage. L’unità MICRA 150 E è la soluzione migliore per i locali già pronti o ristrutturati. È dotata di un montaggio
estremamente semplice senza condotti dell’aria.
Logica di funzionamento
L’aria d’ingresso dall’esterno passa attraverso il fi ltro e lo scambiatore di calore ed è rifornita alla stanza
con la ventola di rifornimento. L’aria calda e stantia della stanza passa attraverso il fi ltro e lo scambiatore
ed è emessa all’esterno attraverso la ventola di scarico. Nello scambiatore di calore l’energia termica
dell’aria estratta dalla stanza è trasferita all’aria fredda che viene dall’esterno. Lo scambio di calore
comporta la riduzione delle perdite di calore e la diminuzione dei costi di riscaldamento. I fl ussi di aria
estratta e di rifornimento sono completamente separati, quindi, odori e microbi non passano al fl usso
d’aria di rifornimento.
Caratteristiche:
• ventilazione di rifornimento e di estrazione effi ciente per stanze separate
• riscaldatore d’aria da 350 W con protezione da surriscaldamento
• scambiatore di calore controcorrente con piastra di polistirene con effi cienza di recupero di 82-92%
• ventole EC a basso consumo (da 9 a 40 W)
• automatizzazione integrata con 3 modalità di funzione ( 60 , 105 a fi no a 150 m /h)
3
• funzionamento silenzioso (30-38 dBA)
A • pulizia dell’aria con due fi ltri G4

Operating logic
The intake air from outside fl ows through the fi lter and the heat exchanger and is supplied to the room with the supply centrifugal fan. Warm stale air from
the room fl ows through the fi lter and the heat exchanger and is exhausted outside through the wall by the exhaust centrifugal fan. In the heat exchanger
heat energy of warm extract air from the room is transferred to clean cold air fl ow from outside. Heat exchange results in minimization of heat losses and
lower heating costs.
Features
The extract and supply air fl ows are fully separated, so no contaminations, odours and microbes come to supply air fl ow
Effi cient supply and exhaust ventilation of separate premises (rooms)
Posistor 350 W air heater with overheating protection
Polystyrene plate counter-fl ow heat exchanger with recuperation effi ciency 82-92%
EC fans with low energy demand (9 to 40 W)
Integrated automation with 3 operation modes
(from 60 up to 150 m3/h)
Silent operation (30-38 dB(A))
Air cleaning with two built-in G4 fi lters

Caratteristiche tecniche Technical data :
Alimentazione power: 230 V - 50Hz
Temp. max esercizio maximum fan power: -25 °C + 50 °C
Diametro diameter :125
Portata air capacity: 60 -105 - 150 m /h
3
Potenza assorbita heater power: 350 W
Peso weight: 20 Kg
Dimensioni dimensions: Vedi immagini see pictures (mm)

A A

B
Il kit di montaggio comprende:
• 2 condotti dell'aria in plastica (Ø 125 mm lunghezza 500 mm)
• doppia cappa esterna in metallo
B
The mounting kit contains:
• 2 plastic air ducts (Ø 125 mm length 500 mm)
• double outer metal hood

Cod. Versione Version Conf.Unit Notes
900160 A - MICRA 150 E 1
900160/1 B - Kit montaggio 1
