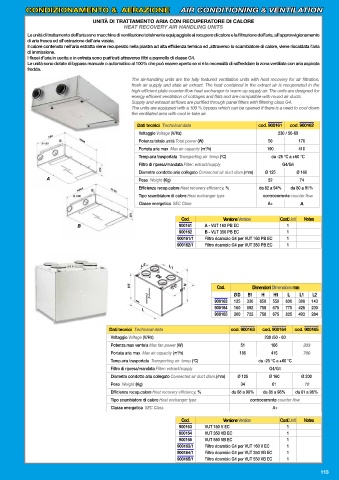

Page 115 - FERRARI - CONDIZIONAMENTO

CONDIZIONAMENTO & AERAZIONE AIR CONDITIONING & VENTILATION

UNITÀ DI TRATTAMENTO ARIA CON RECUPERATORE DI CALORE
HEAT RECOVERY AIR HANDLING UNITS
Le unità di trattamento dell’aria sono macchine di ventilazione totalmente equipaggiate al recupero di calore e la fi ltrazione dell’aria, all’approvvigionamento
di aria fresca ed all’estrazione dell’aria viziata.
Il calore contenuto nell’aria estratta viene recuperato nella piastra ad alta effi cienza termica ed ,attraverso lo scambiatore di calore, viene riscaldata l’aria
di immissione.
I fl ussi d’aria in uscita e in entrata sono purifi cati attraverso fi ltri a pannello di classe G4.
Le unità sono dotate di bypass manuale o automatico al 100% che può essere aperto se vi è la necessità di raffreddare la zona ventilata con aria aspirata
fredda.
The air-handling units are the fully featured ventilation units with heat recovery for air fi ltration,
fresh air supply and stale air extract. The heat contained in the extract air is recuperated in the
high-effi cient plate counter-fl ow heat exchanger to warm up supply air. The units are designed for
energy effi cient ventilation of cottages and fl ats and are compatible with round air ducts.
Supply and exhaust airfl ows are purifi ed through panel fi lters with fi ltering class G4.
The units are equipped with a 100 % bypass which can be opened if there is a need to cool down
the ventilated area with cool in-take air.

Dati tecnici Technical data cod. 900161 cod. 900162
Voltaggio Voltage (V/Hz) 230 / 50-60
Potenza totale unità Total power (W) 50 170
Portata aria max Max air capacity (m /h) 190 410
3
Temp.aria trasportata Transporting air temp.(°C) da -25 °C a +60 °C
Filtro di ripresa/mandata Filter: extract/supply G4/G4
Diametro condotto aria collegato Connected air duct diam.(mm) Ø 125 Ø 160
A Peso Weight (Kg) 52 74
Effi cienza recup.calore Heat recovery effi ciency, % da 82 a 94% da 80 a 91%
Tipo scambiatore di calore Heat exchanger type controcorrente counter fl ow
Classe energetica SEC Class A+ A

Cod. Versione Version Conf.Unit Notes
B 900161 A - VUT 160 PB EC 1
900162 B - VUT 350 PB EC 1
900161/1 Filtro ricambio G4 per VUT 160 PB EC 1
900162/1 Filtro ricambio G4 per VUT 350 PB EC 1

Cod. Dimensioni Dimensions mm
Ø D B1 H H1 L L1 L2
900163 125 330 650 550 600 388 143
900164 160 592 758 675 775 426 230
900165 200 722 758 675 825 493 284

Dati tecnici Technical data cod. 900163 cod. 900164 cod. 900165
Voltaggio Voltage (V/Hz) 230 /50 - 60
Potenza max ventola Max fan power (W) 51 166 333
Portata aria max Max air capacity (m /h) 180 415 700
3
Temp.aria trasportata Transporting air temp.(°C) da -25 °C a +60 °C
Filtro di ripresa/mandata Filter: extract/supply G4/G4
Diametro condotto aria collegato Connected air duct diam.(mm) Ø 125 Ø 160 Ø 200
Peso Weight (Kg) 34 61 70
Effi cienza recup.calore Heat recovery effi ciency, % da 88 a 98% da 85 a 98% da 81 a 98%
Tipo scambiatore di calore Heat exchanger type controcorrente counter fl ow
Classe energetica SEC Class A+
Cod. Versione Version Conf.Unit Notes
900163 VUT 160 V EC 1
900164 VUT 350 VB EC 1
900165 VUT 550 VB EC 1
900163/1 Filtro ricambio G4 per VUT 160 V EC 1
900164/1 Filtro ricambio G4 per VUT 350 VB EC 1
900165/1 Filtro ricambio G4 per VUT 550 VB EC 1
