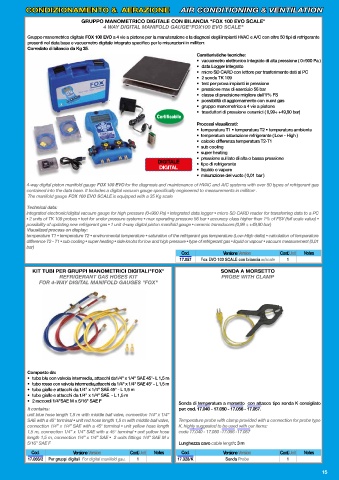

Page 17 - FERRARI - CONDIZIONAMENTO

CONDIZIONAMENTO & AERAZIONE AIR CONDITIONING & VENTILATION

GRUPPO MANOMETRICO DIGITALE CON BILANCIA "FOX 100 EVO SCALE"
4 WAY DIGITAL MANIFOLD GAUGE"FOX100 EVO SCALE"

Gruppo manometrico digitale FOX 100 EVO a 4 vie a pistone per la manutenzione e la diagnosi degli impianti HVAC e A/C con oltre 50 tipi di refrigerante
presenti nel data base e vacuometro digitale integrato specifi co per le misurazioni in millitorr.
Corredato di bilancia da Kg 35.
Caratteristiche tecniche:
• vacuometro elettronico integrato di alta pressione ( 0÷900 Pa )
• data Logger integrato
• micro SD CARD con lettore per trasferimento dati al PC
• 2 sonde TK 109
• test per prova impianti in pressione
• pressione max di esercizio 56 bar
• classe di precisione migliore dell’1% FS
• possibilità di aggiornamento con nuovi gas
• gruppo manometrico a 4 vie a pistone
• trasduttori di pressione ceramici ( 0,99÷ +49,90 bar)
Certifi cabile
Processi visualizzati:
• temperatura T1 • temperatura T2 • temperatura ambiente
• temperatura saturazione refrigerante ( Low - High )
• calcolo differenza temperatura T2-T1
• sub cooling
• super heating
• pressione sul lato di alta o bassa pressione
DIGITALE • tipo di refrigerante
DIGITAL • liquido o vapore
• misurazione del vuoto ( 0,01 bar )
4-way digital piston manifold gauge FOX 100 EVO for the diagnosis and maintenance of HVAC and A/C systems with over 50 types of refrigerant gas
contained into the data base. It Includes a digital vacuum gauge specifi cally engineered to measurements in millitorr .
The manifold gauge FOX 100 EVO SCALE is equipped with a 35 Kg scale

Technical data:
integrated electronic/digital vacuum gauge for high pressure (0÷900 Pa) • integrated data logger • micro SD CARD reader for transferring data to a PC
• 2 units of TK 109 probes • test for under pressure systems • max operating pressure 56 bar • accuracy class higher than 1% of FSV (full scale value) •
possibility of updating new refrigerant gas • 1 unit 4-way digital piston manifold gauge • ceramic transducers (0,99 ÷ +49,90 bar)
Visualized process on display:
temperature T1 • temperature T2 • environmental temperature • saturation of the refrigerant gas temperature (Low-High delta) • calculation of temperature
difference T2 - T1 • sub cooling • super heating • side knobs for low and high pressure • type of refrigerant gas • liquid or vapour • vacuum measurement (0,01
bar)
Cod. Versione Version Conf.Unit Notes
17.057 Fox EVO 100 SCALE con bilancia w/scale 1

KIT TUBI PER GRUPPI MANOMETRICI DIGITALI"FOX" SONDA A MORSETTO
REFRIGERANT GAS HOSES KIT PROBE WITH CLAMP
FOR 4-WAY DIGITAL MANIFOLD GAUGES "FOX"

Composto da:
• tubo blu con valvola intermedia, attacchi da1/4" x 1/4" SAE 45°- L 1,5 m
• tubo rosso con valvola intermedia,attacchi da 1/4" x 1/4" SAE 45° - L 1,5 m
• tubo giallo e attacchi da 1/4" x 1/4" SAE 45° - L 1,5 m
• tubo giallo e attacchi da 1/4" x 1/4" SAE - L 1,5 m
• 2 raccordi 1/4"SAE M x 5/16" SAE F Sonda di temperatura a morsetto con attacco tipo sonda K consigliato
It contains: per: cod. 17.040 - 17.050 - 17.056 - 17.057.
unit blue hose length 1,5 m with middle ball valve, connection 1/4” x 1/4”
SAE with a 45° terminal • unit red hose length 1,5 m with middle ball valve, Temperature probe with clamp provided with a connection for probe type
connection 1/4” x 1/4” SAE with a 45° terminal • unit yellow hose length K, highly suggested to be used with our items:
1,5 m, connection 1/4” x 1/4” SAE with a 45° terminal • unit yellow hose code 17.040 - 17.050 -17.056 -17.057
length 1,5 m, connection 1/4” x 1/4” SAE • 2 units fi ttings 1/4” SAE M x
5/16” SAE F Lunghezza cavo cable length: 3 m
Cod. Versione Version Conf.Unit Notes Cod. Versione Version Conf.Unit Notes
17.056/2 Per gruppi digitali For digital manifold gau. 1 17.328/K Sonda Probe 1
