CONDIZIONAMENTO & AERAZIONE AIR CONDITIONING & VENTILATION

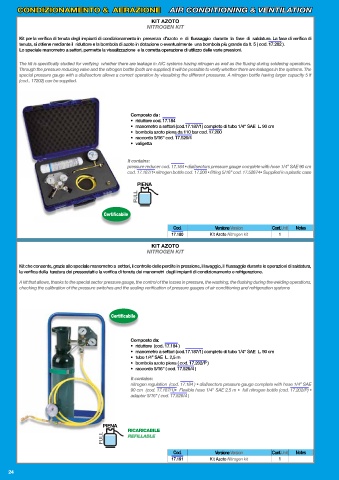

KIT AZOTO
NITROGEN KIT

Kit per la verifi ca di tenuta degli impianti di condizionamento in presenza d’azoto e di fl ussaggio durante la fase di saldatura. La fase di verifi ca di
tenuta, si ottiene mediante il riduttore e la bombola di azoto in dotazione o eventualmente una bombola più grande da lt. 5 ( cod. 17.202 ).
Lo speciale manometro a settori, permette la visualizzazione e la corretta operazione di utilizzo delle varie pressioni.

The kit is specifi cally studied for verifying whether there are leakage in A/C systems having nitrogen as well as the fl uxing during soldering operations.
Through the pressure reducing valve and the nitrogen bottle (both are supplied) it will be possible to verify whether there are leakages in the systems. The
special pressure gauge with a dial/sectors allows a correct operation by visualizing the different pressures. A nitrogen bottle having larger capacity 5 lt
(cod.. 17202) can be supplied.

Composto da :
• riduttore cod. 17.184
• manometro a settori (cod.17.187/1) completo di tubo 1/4" SAE L. 90 cm
• bombola azoto piena da 110 bar cod. 17.200
• raccordo 5/16" cod. 17.526/4
• valigetta

It contains:
pressure reducer cod. 17.184 • dial/sectors pressure gauge complete with hose 1/4” SAE 90 cm
cod. 17.187/1• nitrogen bottle cod. 17.200 • fi tting 5/16" cod. 17.52674• Supplied in a plastic case

PIENA
FULL

Certifi cabile

Cod. Versione Version Conf.Unit Notes
17.180 Kit Azoto Nitrogen kit 1
KIT AZOTO
NITROGEN KIT

Kit che consente, grazie allo speciale manometro a settori, il controllo delle perdite in pressione, il lavaggio, il fl ussaggio durante le operazioni di saldatura,
la verifi ca della taratura dei pressostati e la verifi ca di tenuta dei manometri degli impianti di condizionamento e refrigerazione.
A kit that allows, thanks to the special sector pressure gauge, the control of the losses in pressure, the washing, the fl ushing during the welding operations,
checking the calibration of the pressure switches and the sealing verifi cation of pressure gauges of air conditioning and refrigeration systems

Certifi cabile

Composto da:
• riduttore (cod. 17.184 )
• manometro a settori (cod.17.187/1) completo di tubo 1/4" SAE L. 90 cm
• tubo 1/4" SAE L. 2,5 m
• bombola azoto piena ( cod. 17.202/P )
• raccordo 5/16" ( cod. 17.526/4 )

It contains:
nitrogen regulation (cod. 17.184 ) • dial/sectors pressure gauge complete with hose 1/4” SAE
90 cm (cod. 17.187/1)• Flexible hose 1/4" SAE 2,5 m • full nitrogen bottle (cod. 17.202/P) •
adaptor 5/16" ( cod. 17.526/4 )

PIENA
RICARICABILE
FULL REFILLABLE

Cod. Versione Version Conf.Unit Notes
17.191 Kit Azoto Nitrogen kit 1
