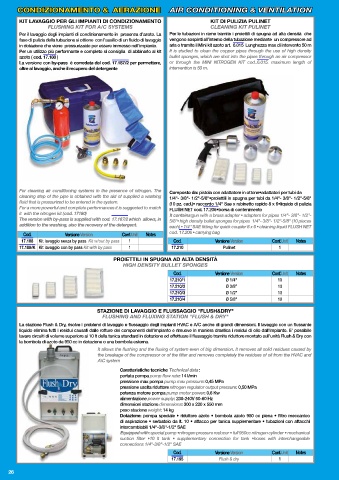

Page 28 - FERRARI - CONDIZIONAMENTO

CONDIZIONAMENTO & AERAZIONE AIR CONDITIONING & VENTILATION

KIT LAVAGGIO PER GLI IMPIANTI DI CONDIZIONAMENTO KIT DI PULIZIA PULINET
FLUSHING KIT FOR A/C SYSTEMS CLEANING KIT PULINET
Per il lavaggio degli impianti di condizionamento in presenza d’azoto. La Per le tubazioni in rame tramite i proiettili di spugna ad alta densità che
fase di pulizia della tubazione si ottiene con l’ausilio di un fl uido di lavaggio vengono sospinti all’interno della tubazione mediante un compressore ad
in dotazione che viene pressurizzato per essere immesso nell’impianto. aria o tramite il Mini kit azoto art. 6.015 Lunghezza max di intervento 50 m
Per un utilizzo più performante e completo si consiglia di abbinarlo al kit It is studied to clean the copper pipes through the use of high density
azoto ( cod. 17.180 ) bullet sponges, which are shot into the pipes through an air compressor
La versione con by-pass è corredata dal cod. 17.187/2 per permettere, or through the MINI NITROGEN KIT cod..6.015. maximum length of
oltre al lavaggio, anche il recupero del detergente intervention is 50 m.

For cleaning air conditioning systems in the presence of nitrogen. The Composto da: pistola con adattatore in ottone•adattatori per tubi da
cleaning step of the pipe is obtained with the aid of supplied a washing 1/4"- 3/8"- 1/2"-5/8"•proiettili in spugna per tubi da 1/4"- 3/8"- 1/2"-5/8"
fl uid that is pressurized to be entered in the system. (10 pz. cad.)• raccordo 1/4" Sae x rubinetto rapido 8 x 6•liquido di pulizia
For a more powerful and complete performances it is suggested to match FLUSH NET cod. 17.206•borsa di contenimento
it with the nitrogen kit (cod. 17180) It contains:gun with a brass adapter • adapters for pipes 1/4"- 3/8"- 1/2"-
The version with by-pass is supplied with cod. 17.187/2 which allows, in 5/8"• high density bullet sponges for pipes 1/4"- 3/8"- 1/2"-5/8" (10 pieces
addition to the washing, also the recovery of the detergent. each) • 1/4" SAE fi tting for quick coupler 8 x 6 • cleaning liquid FLUSH NET
Cod. Versione Version Conf.Unit Notes cod. 17.206 • carrying bag
17.188 Kit lavaggio senza by pass Kit w/out by pass 1 Cod. Versione Version Conf.Unit Notes
17.188/K Kit lavaggio con by pass Kit with by pass 1 17.210 Pulinet 1
PROIETTILI IN SPUGNA AD ALTA DENSITÀ
HIGH DENSITY BULLET SPONGES
Cod. Versione Version Conf.Unit Notes
17.210/1 Ø 1/4" 10
17.210/2 Ø 3/8” 10
17.210/3 Ø 1/2" 10
17.210/4 Ø 5/8" 10

STAZIONE DI LAVAGGIO E FLUSSAGGIO "FLUSH&DRY"
FLUSHING AND FLUXING STATION "FLUSH & DRY"
La stazione Flush & Dry, risolve i problemi di lavaggio e fl ussaggio degli impianti HVAC e A/C anche di grandi dimensioni. Il lavaggio con un fl ussante
liquido elimina tutti i residui causati dalle rotture dei componenti dell’impianto e rimuove in maniera drastica i residui di olio dall’impianto. E’ possibile
lavare circuiti di volume superiore ai 10 lt della tanica standard in dotazione ed effettuare il fl ussaggio tramite riduttore montato sull’unità Flush & Dry con
la bombola di azoto da 950 cc in dotazione o una bombola ester
la bombola di azoto da 950 cc in dotazione o una bombola esterna. na.
It allows the fl ushing and the fl uxing of system even of big dimension. It removes all solid residues caused by
the breakage of the compressor or of the fi lter and removes completely the residues of oil from the HVAC and
A\C system
Caratteristiche tecniche Technical data :
portata pompa pump fl ow rate: 14 l/min
pressione max pompa pump max pressure: 0,45 MPa
pressione uscita riduttore nitrogen regulator output pressure: 0,50 MPa
potenza motore pompa pump motor power: 0,6 Kw
alimentazione power supply: 230-240V 50-60 Hz
dimensioni stazione dimensions: 300 x 220 x 550 mm
peso stazione weight: 14 kg
Dotazione: pompa speciale • riduttore azoto • bombola azoto 950 cc piena • fi ltro meccanico
di aspirazione • serbatoio da lt. 10 • attacco per tanica supplementare • tubazioni con attacchi
intercambiabili 1/4"-3/8"-1/2" SAE
Equipped with: special pump •nitrogen pressure reducer • full 950cc nitrogen cylinder • mechanical
suction fi lter •10 lt tank • supplementary connection for tank •hoses with interchangeable
connections 1/4"-3/8"-1/2" SAE
Cod. Versione Version Conf.Unit Notes
17.195 Flush & dry 1

26
