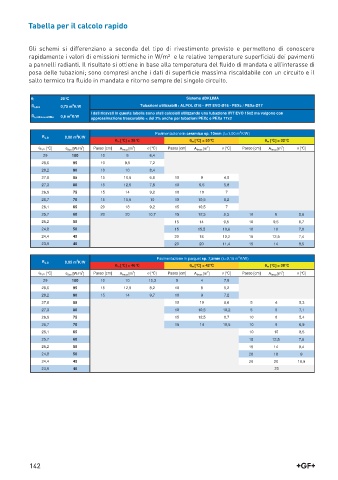

Tabella per il calcolo rapido

Gli schemi si differenziano a seconda del tipo di rivestimento previsto e permettono di conoscere
rapidamente i valori di emissioni termiche in W/m² e le relative temperature superficiali dei pavimenti
a pannelli radianti. Il risultato si ottiene in base alla temperatura del fluido di mandata e all’interasse di
posa delle tubazioni; sono compresi anche i dati di superficie massima riscaldabile con un circuito e il
salto termico tra fluido in mandata e ritorno sempre del singolo circuito.

T T i 20°C Sistema dBKLIMA
2
0,75 m K/W Tubazioni utilizzabili : ALPOL Ø16 - iFIT EVO Ø16 - PEXc / PEXa Ø17
R OO,Ins
I dati ricavati in questa tabella sono stati calcolati utilizzando una tubazione iFIT EVO 16x2 ma valgono con
2
R OO,solaio+soffitto 0,6 m K/W approssimazione trascurabile < del 2% anche per tubazioni PEXc e PEXa 17x2
2
Pavimentazione in ceramica sp. 10mm (O=1,00 m K/W)
2
R OO B 0,00 m K/W
T T m [°C] = 38°C T T m [°C] = 35°C T T m [°C] = 32°C
T F,m [°C] T des [W/m ] Passo [cm] A fmax [m ] 2 V [°C] Passo [cm] A fmax [m ] 2 V [°C] Passo [cm] A fmax [m ] 2 V [°C]
2
29 100 10 9 6,4
28,6 95 10 9,5 7,2
28,2 90 10 10 8,4
27,8 85 15 10,5 6,8 10 9 4,8
27,3 80 15 12,5 7,8 10 9,5 5,8
26,9 75 15 14 9,2 10 10 7
26,7 70 15 15,5 10 10 10,5 8,2
26,1 65 20 18 9,2 15 10,5 7
25,7 60 20 20 10,7 15 12,5 8,3 10 9 5,6
25,2 55 15 14 9,5 10 9,5 6,7
24,8 50 15 15,5 10,6 10 10 7,8
24,4 45 20 18 10,2 15 12,5 7,4
23,9 40 20 20 11,4 15 14 8,5

2
Pavimentazione in parquet sp. 7,5mm (O=0,15 m K/W)
2
R OO B 0,05 m K/W
T T m [°C] = 46°C T T m [°C] = 42°C T T m [°C] = 38°C
2
T F,m [°C] T des [W/m ] Passo [cm] A fmax [m ] 2 V [°C] Passo [cm] A fmax [m ] 2 V [°C] Passo [cm] A fmax [m ] 2 V [°C]
29 100 10 10 10,3 5 4 7,9
28,6 95 15 12,5 8,2 10 8 5,2
28,2 90 15 14 9,7 10 9 7,2
27,8 85 10 10 8,6 5 4 5,3
27,3 80 10 10,5 10,2 5 5 7,1
26,9 75 15 12,5 8,7 10 8 5,4
26,7 70 15 14 10,6 10 9 6,9
26,1 65 10 10 8,5
25,7 60 15 12,5 7,6
25,2 55 15 14 9,4
24,8 50 20 18 9
24,4 45 20 20 10,9
23,9 40 20

142
