P. 15

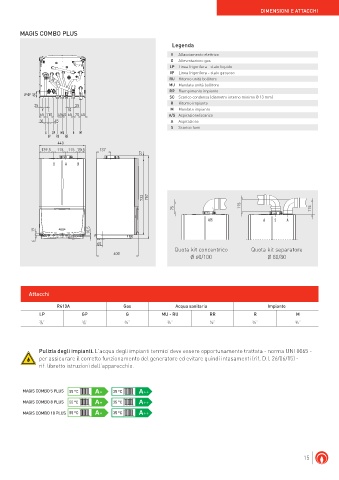

DIMENSIONI E ATTACCHI
MAGIS COMBO PLUS
Legenda
V Allacciamento elettrico
G Alimentazione gas
LP Linea frigorifera - stato liquido
GP Linea frigorifera - stato gassoso
RU Ritorno unità bollitore
MU Mandata unità bollitore
RR Riempimento impianto
LP-GP 60 SC Scarico condensa (diametro interno minimo Ø 13 mm)
R Ritorno impianto
35 35
V SC M Mandata impianto
65 110 4540 65 70 45 A/S Aspirazione/scarico
30 45 A Aspirazione
S Scarico fumi
G GP MU R M
LP RU RR
440
139,5 115 115 70,5 137
27
B A B
722 787
115
75 115
A/S A S A
19 10,5
6
60
Quota kit concentrico Quota kit separatore
400
Ø 60/100 Ø 80/80
Attacchi
R410A Gas Acqua sanitaria Impianto
LP GP G MU - RU RR R M
3 / 8” 5 / 8” ¾” ¾” ½” ¾” ¾”
Pulizia degli impianti. L’acqua degli impianti termici deve essere opportunamente trattata - norma UNI 8065 -
per assicurare il corretto funzionamento del generatore ed evitare quindi intasamenti (rif. D.I. 26/06/15) -
rif. libretto istruzioni dell’apparecchio.
MAGIS COMBO 5 PLUS 55 °C A+ 35 °C A++
MAGIS COMBO 8 PLUS 55 °C A+ 35 °C A++
MAGIS COMBO 10 PLUS 55 °C A+ 35 °C A++
15
