DATI TECNICI

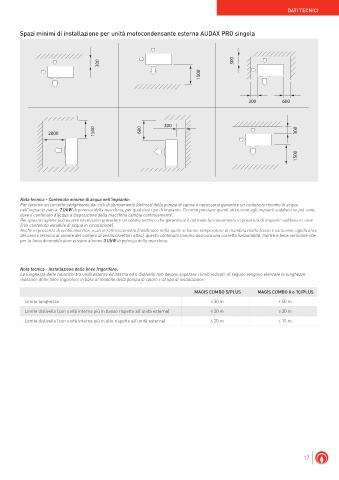

Spazi minimi di installazione per unità motocondensante esterna AUDAX PRO singola

300 300
1500

300 600

300
1500 600 300
2000

1500

Nota tecnica - Contenuto minimo di acqua nell'impianto:
Per favorire un corretto svolgimento dei cicli di sbrinamento (defrost) della pompa di calore è necessario garantire un contenuto minimo di acqua
nell'impianto pari a: 7 l/kW di potenza della macchina, per qualsiasi tipo di impianto. Occorre prestare quindi attenzione agli impianti suddivisi su più zone,
dove il contenuto d'acqua a disposizione della macchina cambia continuamente.
Per questa ragione può essere necessario prevedere un volano termico che garantisce il normale funzionamento in presenza di impianti suddivisi in zone
(con contenuto variabile di acqua in circolazione). 300
Anche in presenza di ventilconvettori usati in raffrescamento (condizione nella quale si hanno temperature di mandata molto basse e variazioni significative
del carico termico al variare del numero di ventilconvettori attivi), questo contenuto minimo assicura una corretta funzionalità. Inoltre è bene verificare che
1500
per la linea deumidificatori vi siano almeno 3 l/kW di potenza della macchina.

300 600 600 600

Nota tecnica - Installazione delle linee frigorifere:
La lunghezza delle tubazioni tra unità esterna ed interna ed il dislivello non devono superare i limiti indicati; di seguito vengono elencate le lunghezze
300
massime delle linee frigorifere in base al modello della pompa di calore e al tipo di installazione:
300 500
MAGIS COMBO 5/PLUS MAGIS COMBO 8 e 10/PLUS
Limite lunghezza 1500 < - 30 m < - 50 m
600 600 300
Limite dislivello (con unità interna più in basso rispetto all’unità esterna) 500 < - 20 m < - 30 m
Limite dislivello (con unità interna più in alto rispetto all’unità esterna) < - 20 m < - 15 m

1500 600 3000 3000 300

17
