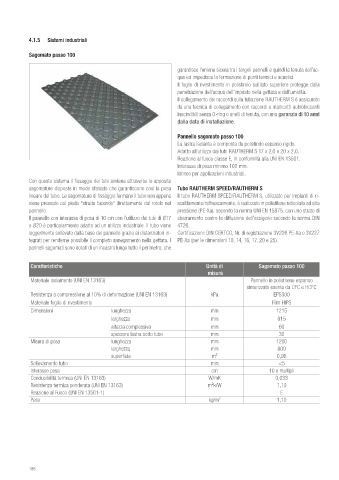

4.1.5 Sistemi industriali

Sagomato passo 100

garantisce l’unione sicura tra i singoli pannelli e quindi la tenuta dell’ac-
qua ed impedisce la formazione di ponti termici e acustici.
Il foglio di rivestimento in polistirolo sul lato superiore protegge dalla
penetrazione dell’acqua dell’impasto nella gettata e dall’umidità.
Il collegamento dei raccordi sulla tubazione RAUTHERM S è assicurato
da una tecnica di collegamento con raccordi e manicotti autobloccanti
inscindibili senza O-ring o anelli di tenuta, con una garanzia di 10 anni
dalla data di installazione.

Pannello sagomato passo 100
La lastra isolante è composta da polistirolo espanso rigido.
Adatto all’utilizzo dei tubi RAUTHERM S 17 x 2,0 e 20 x 2,0.
Reazione al fuoco classe E, in conformità alla UNI EN 13501.
Interasse di posa minimo 100 mm.
Idoneo per applicazioni industriali.
Con questo sistema il fissaggio dei tubi avviene attraverso le apposite
sagomature disposte in modo sfalsato che garantiscono così la posa Tubo RAUTHERM SPEED/RAUTHERM S
lineare del tubo. Le sagomature di fissaggio fermano il tubo non appena Il tubo RAUTHERM SPEED/RAUTHERM S, utilizzato per impianti di ri-
viene pressato col piede “strada facendo” direttamente dal rotolo nel scaldamento/raffrescamento, è realizzato in polietilene reticolato ad alta
pannello. pressione (PE-Xa), secondo la norma UNI EN 15875, con uno strato di
Il pannello con interasse di posa di 10 cm con l’utilizzo dei tubi di Ø17 sbarramento contro la diffusione dell’ossigeno secondo la norma DIN
e Ø20 é particolarmente adatto ad un utilizzo industriale. Il tubo viene 4726.
leggermente sollevato dalla base del pannello grazie ai distanziatori in- Certificazioni: DIN CERTCO, Nr. di registrazione 3V226 PE-Xa o 3V227
tegrati per renderne possibile il completo annegamento nella gettata. I PE-Xa (per le dimensioni 10, 14, 16, 17, 20 e 25).
pannelli sagomati sono dotati di un incastro lungo tutto il perimetro, che

Caratteristiche Unità di Sagomato passo 100
misura
Materiale isolamento (UNI EN 13163) Pannello in polistirene espanso
sinterizzato esente da CFC e HCFC
Resistenza a compressione al 10% di deformazione (UNI EN 13163) kPa EPS300
Materiale foglio di rivestimento Film HIPS
Dimensioni lunghezza mm 1215
larghezza mm 815
altezza complessiva mm 60
spessore lastra sotto tubo mm 30
Misura di posa lunghezza mm 1200
larghezza mm 800
superficie m² 0,96
Sollevamento tubo mm <5
Interasse posa cm 10 e multipli
Conducibilità termica (UNI EN 13163) W/mK 0,033
Resistenza termica ponderata (UNI EN 13163) m²k/W 1,10
Reazione al Fuoco (UNI EN 13501-1) E
Peso kg/m 2 1,10
