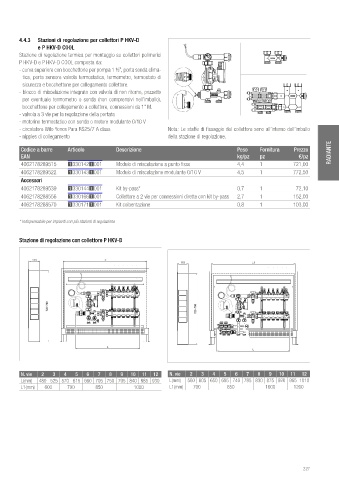

Page 226 - REHAU - LISTINO 2020

4.4.3 Stazioni di regolazione per collettori P HKV-D
e P HKV-D COOL
Stazione di regolazione termica per montaggio su collettori polimerici
P HKV-D e P HKV-D COOL composta da:
- curva superiore con bocchettone per pompa 1 ½”, porta sonda clima-
tica, porta sensore valvola termostatica, termometro, termostato di 30°C 35°C 40°C
sicurezza e bocchettone per collegamento collettore.
- blocco di miscelazione integrato con valvola di non ritorno, pozzetto
per eventuale termometro o sonda (non comprensivi nell’imballo),
bocchettone per collegamento a collettore, connessioni da 1" M.
- valvola a 3 vie per la regolazione della portata
- motorino termostatico con sonda o motore modulante 0/10 V
- circolatore Wilo Yonos Para RS25/7 A class Nota: Le staffe di fissaggio del collettore sono all’interno dell’imballo
- nipples di collegamento della stazione di regolazione.

Codice a barre Articolo Descrizione Peso Fornitura Prezzo RADIANTE
EAN kg/pz pz €/pz
4062178289515 13301421001 Modulo di miscelazione a punto fisso 4,4 1 721,00
4062178289522 13301431001 Modulo di miscelazione modulante 0/10 V 4,5 1 772,50
Accessori
4062178289539 13301441001 Kit by-pass* 0,7 1 72,10
4062178288556 13301661001 Collettore a 2 vie per connessioni dirette con kit by-pass 2,7 1 152,00
4062178288570 13301711001 Kit coibentazione 0,8 1 103,00

* indispensabile per impianti con più stazioni di regolazione

Stazione di regolazione con collettore P HKV-D

N. vie 2 3 4 5 6 7 8 9 10 11 12 N. vie 2 3 4 5 6 7 8 9 10 11 12
L(mm) 480 525 570 615 660 705 750 795 840 885 930 L(mm) 560 605 650 695 740 785 830 875 920 965 1010
L1(mm) 600 700 850 1000 L1(mm) 700 850 1000 1200

227
