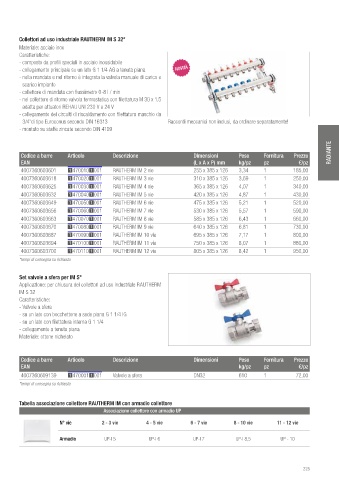

Page 224 - REHAU - LISTINO 2020
P. 224

Collettori ad uso industriale RAUTHERM IM S 32*
        Materiale: acciaio inox
        Caratteristiche:
        - composto da profili speciali in acciaio inossidabile
        - collegamento principale su un lato G 1 1/4 AG a tenuta piana  NOVITÀ
        - nella mandata e nel ritorno è integrata la valvola manuale di carico e
         scarico impianto
        - collettore di mandata con flussimetro 0-8 l / min
        - nel collettore di ritorno valvola termostatica con filettatura M 30 x 1,5
         adatta per attuatori REHAU UNI 230 V e 24 V
        - collegamento dei circuiti di riscaldamento con filettatura maschio da
         3/4”di tipo Euroconus secondo DIN 16313            Raccordi meccanici non inclusi, da ordinare separatamente!
        - montato su staffe zincate secondo DIN 4109

                                                                                                                     RADIANTE

        Codice a barre   Articolo        Descrizione                 Dimensioni      Peso     Fornitura   Prezzo
        EAN                                                          (L x A x P) mm  kg/pz    pz          €/pz
        4007360603601    14700101001     RAUTHERM IM 2 vie           255 x 385 x 126  3,34    1          185,00
        4007360603618    14700201001     RAUTHERM IM 3 vie           310 x 385 x 126  3,69    1          250,00
        4007360603625    14700301001     RAUTHERM IM 4 vie           365 x 385 x 126  4,07    1          340,00
        4007360603632    14700401001     RAUTHERM IM 5 vie           420 x 385 x 126  4,87    1          430,00
        4007360603649    14700501001     RAUTHERM IM 6 vie           475 x 385 x 126  5,21    1          520,00
        4007360603656    14700601001     RAUTHERM IM 7 vie           530 x 385 x 126  5,57    1          590,00
        4007360603663    14700701001     RAUTHERM IM 8 vie           585 x 385 x 126  6,43    1          660,00
        4007360603670    14700801001     RAUTHERM IM 9 vie           640 x 385 x 126  6,81    1          730,00
        4007360603687    14700901001     RAUTHERM IM 10 vie          695 x 385 x 126  7,17    1          800,00
        4007360603694    14701001001     RAUTHERM IM 11 vie          750 x 385 x 126  8,07    1          880,00
        4007360603700    14701101001     RAUTHERM IM 12 vie          805 x 385 x 126  8,42    1          950,00
        *tempi di consegna su richiesta


        Set valvole a sfera per IM S*
        Applicazione: per chiusura dei collettori ad uso industriale RAUTHERM
        IM S 32
        Caratteristiche:
        - Valvole a sfera
        - su un lato con bocchettone a sede piana G 1 1/4 IG
        - su un lato con filettatura interna G 1 1/4
        - collegamento a tenuta piana
        Materiale: ottone nichelato



        Codice a barre   Articolo        Descrizione                 Dimensioni      Peso     Fornitura   Prezzo
        EAN                                                                          kg/pz    pz          €/pz
        4007360609139    14700011001     Valvole a sfera             DN32            610      1          72,00
        *tempi di consegna su richiesta


        Tabella associazione collettore RAUTHERM IM con armadio collettore
                                     Associazione collettore con armadio UP
                      N° vie         2 - 3 vie      4 - 5 vie       6 - 7 vie      8 - 10 vie     11 - 12 vie


                      Armadio         UP-I 5         UP-I 6          UP-I 7         UP-I 8,5        UP - 10
