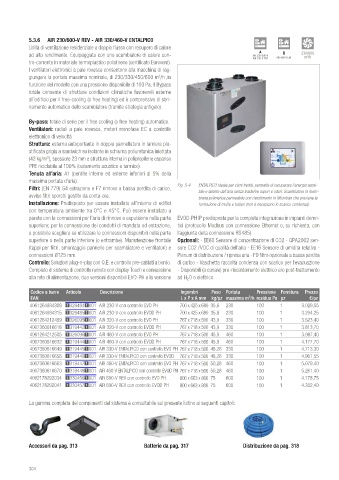

Page 303 - REHAU - LISTINO 2020

5.3.6 AIR 230/600-V REV - AIR 330/460-V ENTALPICO
Unità di ventilazione residenziale a doppio flusso con recupero di calore
A
B
ad alto rendimento. Equipaggiato con uno scambiatore di calore con- AIR 230-600-V AIR 460-V ENT 230/600
3
m /h
AIR 330-V ENT
tro-corrente in materiale termoplastico polistirene (certificato Eurovent).
I ventilatori elettronici a pale rovesce consentono alla macchina di rag-
giungere la portata massima nominale, di 230/330/450/600 m /h ,in
3
funzione del modello con una pressione disponibile di 100 Pa. Il Bypass
totale consente di sfruttare condizioni climatiche favorevoli esterne
all’edificio per il free-cooling (o free heating) ed è comprensivo di sbri-
namento automatico dello scambiatore (tramite strategia antigelo).
By-pass: totale di serie per il free cooling (o free heating) automatico.
Ventilatori: radiali a pale rovesce, motori monofase EC a controllo
elettronico di velocità
Struttura: esterna autoportante in doppia pannellatura in lamiera pla-
stificata grigia a sandwich su isolante in schiuma poliuretanica iniettata
(42 kg/m³), spessore 23 mm e struttura interna in polipropilene espanso
PPE riciclabile al 100% (isolamento acustico e termico).
Tenuta all’aria: A1 (perdite interne ed esterne inferiori al 5% della
massima portata d’aria).
Filtri: (EN 779) G4 estrazione e F7 rinnovo a bassa perdita di carico, Fig. 5-4 ENTALPICO Ideale per climi freddi, permette di recuperare l’energia sensi-
bile e latente dall’aria senza trasferire vapori e odori. Scambiatore in mem-
avviso filtri sporchi gestito da conta-ore. brana polimerica permeabile con rivestimento in Microban che previene la
Installazione: Predisposto per essere installato all’interno di edifici formazione di muffe e batteri (non è necessario lo scarico condensa).
con temperatura ambiente tra 0°C e 45°C. Può essere installato a
parete con le connessioni per l’aria di rinnovo e espulsione nella parte EVOD-PH IP predisposta per la completa integrazione in impianti domo-
superiore; per la connessione dei condotti di mandata ed estrazione, tici (protocollo Modbus con connessione Ethernet o, su richiesta, con
e possibile scegliere se utilizzare le connessioni disponibili nella parte l’aggiunta della connessione RS485).
superiore o nella parte inferiore (o entrambe). Manutenzione frontale Opzionali: - EE80 Sensore di concentrazione di CO2 - QPA2002 sen-
(tappi per filtri, smontaggio pannello per scambiatore e ventilatori) e sore CO2 /VOC di qualità dell’aria - EE16 Sensore di umidita relativa -
connessioni Ø125 mm. Plenum di distribuzione / ripresa aria - F9 filtro opzionale a bassa perdita
Controllo: Soluzioni plug-n-play con Q.E. e controllo pre-cablati a bordo. di carico - Vaschetta raccolta condensa con scarico per l’evacuazione
Completo di sistema di controllo remoto con display Touch e connessione - Disponibili (a canale) pre-riscaldamento elettrico e/o post-trattamento
alla rete di alimentazione, due versioni disponibili EVO-PH e la versione ad H₂O o elettrico.

Codice a barre Articolo Descrizione Ingombri Peso Portata Pressione Fornitura Prezzo
EAN L x P x A mm kg/pz massima m³/h residua Pa pz €/pz
4061264934308 13294841001 AIR 230-V con controllo EVO PH 700 x 425 x 680 35,6 230 100 1 3.029,55
4061264934315 13294851001 AIR 230-V con controllo EVOD PH 700 x 425 x 680 35,6 230 100 1 3.204,25
4061264212499 13260951001 AIR 320-V con controllo EVO PH 767 x 718 x 500 43,0 330 100 1 3.623,40
4007360616618 13194421001 AIR 320-V con controllo EVOD PH 767 x 718 x 500 43,0 330 100 1 3.813,70
4061264212505 13260961001 AIR 460-V con controllo EVO PH 767 x 718 x 500 45,0 460 100 1 3.987,40
4007360616632 13194441001 AIR 460-V con controllo EVOD PH 767 x 718 x 500 45,0 460 100 1 4.177,70
4007360616649 13194451001 AIR 330-V ENTALPICO con controllo EVO PH 767 x 718 x 500 48,28 330 100 1 4.713,30
4007360616656 13194461001 AIR 330-V ENTALPICO con controllo EVOD 767 x 718 x 500 48,28 330 100 1 4.901,55
4007360616663 13194471001 AIR 460-V ENTALPICO con controllo EVO PH 767 x 718 x 500 50,28 460 100 1 5.079,40
4007360616670 13194481001 AIR 460-V ENTALPICO con controllo EVOD PH 767 x 718 x 500 50,28 460 100 1 5.261,40
4062178292034 13304561001 AIR 600-V REV con controllo EVO PH 800 x 663 x 800 75 600 100 1 4.178,75
4062178292041 13304571001 AIR 600-V REV con controllo EVOD PH 800 x 663 x 800 75 600 100 1 4.352,40

La gamma completa dei componenti del sistema è consultabile sul presente listino ai seguenti capitoli:

Accessori da pag. 313 Batterie da pag. 317 Distribuzione da pag. 318
