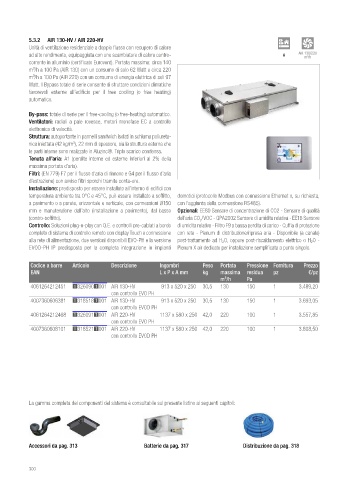

Page 299 - REHAU - LISTINO 2020

5.3.2 AIR 130-HV / AIR 220-HV
Unità di ventilazione residenziale a doppio flusso con recupero di calore
ad alto rendimento, equipaggiata con uno scambiatore di calore contro- A AIR 130/220
3
m /h
corrente in alluminio (certificato Eurovent). Portata massima: circa 140
m³/h a 100 Pa (AIR 130) con un consumo di solo 62 Watt e circa 220
m³/h a 100 Pa (AIR 220) con un consumo di energia elettrica di soli 97
Watt. Il Bypass totale di serie consente di sfruttare condizioni climatiche
favorevoli esterne all’edificio per il free cooling (o free heating)
automatico.

By-pass: totale di serie per il free-cooling (o free-heating) automatico.
Ventilatori: radiali a pale rovesce, motori monofase EC a controllo
elettronico di velocità.
Struttura: autoportante in pannelli sandwich isolati in schiuma poliureta-
nica iniettata (42 kg/m ), 22 mm di spessore, sia la struttura esterna che
3
le parti interne sono realizzate in Aluzinc®. Triplo scarico condensa.
Tenuta all’aria: A1 (perdite interne ed esterne inferiori al 2% della
massima portata d’aria).
Filtri: (EN 779) F7 per il flusso d’aria di rinnovo e G4 per il flusso d’aria
d’estrazione) con avviso filtri sporchi tramite conta-ore.
Installazione: predisposto per essere installato all’interno di edifici con
temperatura ambiente tra 0°C e 45°C, può essere installato a soffitto, domotici (protocollo Modbus con connessione Ethernet o, su richiesta,
a pavimento o a parete, orizzontale e verticale, con connessioni Ø150 con l’aggiunta della connessione RS485).
mm e manutenzione dall’alto (installazione a pavimento), dal basso Opzionali: EE80 Sensore di concentrazione di CO2 - Sensore di qualità
(contro-soffitto). dell’aria CO /VOC - QPA2002 Sensore di umidita relativa - EE16 Sensore
2
Controllo: Soluzioni plug-n-play con Q.E. e controlli pre-cablati a bordo di umidita relativa - Filtro F9 a bassa perdita di carico - Cuffia di protezione
completo di sistema di controllo remoto con display Touch e connessione con rete - Plenum di distribuzione/ripresa aria - Disponibile (a canale)
alla rete di alimentazione, due versioni disponibili EVO-PH e la versione post-trattamento ad H₂O, oppure post-riscaldamento elettrico o H₂O -
EVOD-PH IP predisposta per la completa integrazione in impianti Plenum X air dedicato per installazione semplificata a punto singolo.

Codice a barre Articolo Descrizione Ingombri Peso Portata Pressione Fornitura Prezzo
EAN L x P x A mm kg massima residua pz €/pz
m³/h Pa
4061264212451 13260901001 AIR 130-HV 913 x 520 x 250 30,5 130 150 1 3.489,20
con controllo EVO PH
4007360606381 13185181001 AIR 130-HV 913 x 520 x 250 30,5 130 150 1 3.693,05
con controllo EVOD PH
4061264212468 13260911001 AIR 220-HV 1137 x 580 x 250 42,0 220 100 1 3.557,85
con controllo EVO PH
4007360608101 13185211001 AIR 220-HV 1137 x 580 x 250 42,0 220 100 1 3.808,50
con controllo EVOD PH

La gamma completa dei componenti del sistema è consultabile sul presente listino ai seguenti capitoli:

Accessori da pag. 313 Batterie da pag. 317 Distribuzione da pag. 318

300
