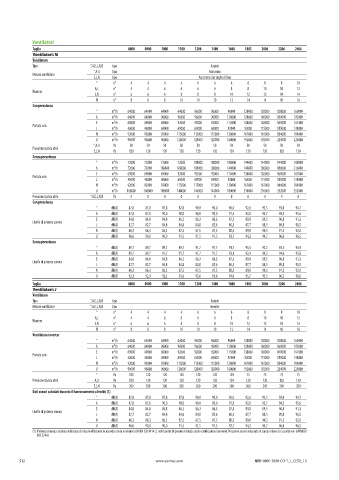

Page 514 - AERMEC - CATALOGO PRODOTTI 2024

Ventilatori
Taglia 0800 0900 1000 1100 1200 1400 1600 1805 2006 2206 2406
Ventilatori: M
Ventilatore
Tipo °,A,E,L,N,U tipo Assiale
°,A,U tipo Asincrono
Motore ventilatore
E,L,N tipo Asincrono con taglio di fase
° n° 4 4 4 4 6 6 6 8 8 8 10
A,L n° 4 4 6 6 6 6 8 8 10 10 12
Numero
E,U n° 6 6 6 8 8 8 10 12 12 14 14
N n° 8 8 8 10 10 10 12 14 14 16 16
Con prevalenza
° m³/h 64000 64000 64000 64000 96000 96000 96000 128000 128000 128000 160000
A m³/h 64000 64000 96000 96000 96000 96000 128000 128000 160000 160000 192000
E m³/h 69000 69000 69000 92000 92000 92000 115000 138000 138000 161000 161000
Portata aria
L m³/h 46000 46000 69000 69000 69000 69000 92000 92000 115000 115000 138000
N m³/h 92000 92000 92000 115000 115000 115000 138000 161000 161000 184000 184000
U m³/h 96000 96000 96000 128000 128000 128000 160000 192000 192000 224000 224000
°,A,U Pa 50 50 50 50 50 50 50 50 50 50 50
Pressione statica utile
E,L,N Pa 120 120 120 120 120 120 120 120 120 120 120 ARIA-ACQUA
Senza prevalenza
° m³/h 72000 72000 72000 72000 108000 108000 108000 144000 144000 144000 180000
A m³/h 72000 72000 108000 108000 108000 108000 144000 144000 180000 180000 216000
E m³/h 69000 69000 69000 92000 92000 92000 115000 138000 138000 161000 161000
Portata aria
L m³/h 46000 46000 69000 69000 69000 69000 92000 92000 115000 115000 138000
N m³/h 92000 92000 92000 115000 115000 115000 138000 161000 161000 184000 184000
U m³/h 108000 108000 108000 144000 144000 144000 180000 216000 216000 252000 252000
Pressione statica utile °,A,E,L,N,U Pa 0 0 0 0 0 0 0 0 0 0 0
Con prevalenza
° dB(A) 87,8 87,8 87,8 87,8 90,0 90,0 90,0 92,0 92,5 93,0 94,7
A dB(A) 87,8 87,8 90,0 90,0 90,0 90,0 91,5 92,0 93,7 94,2 95,6
E dB(A) 84,8 84,8 84,8 86,3 86,3 86,3 87,5 89,0 89,5 90,8 91,3
Livello di potenza sonora
L dB(A) 82,7 82,7 84,8 84,8 84,8 85,6 86,3 87,7 88,5 89,8 90,5
N dB(A) 86,3 86,3 86,3 87,5 87,5 87,5 88,5 89,8 90,3 91,5 92,0
U dB(A) 90,0 90,0 90,0 91,5 91,5 91,5 92,7 94,2 94,7 96,0 96,5
Senza prevalenza
° dB(A) 89,7 89,7 89,7 89,7 91,7 91,7 91,7 93,4 93,2 93,5 94,9
A dB(A) 89,7 89,7 91,7 91,7 91,7 91,7 93,1 93,4 94,3 94,6 95,8
E dB(A) 84,8 84,8 84,8 86,3 86,3 86,3 87,5 89,0 89,5 90,8 91,3
Livello di potenza sonora
L dB(A) 82,7 82,7 84,8 84,8 84,8 85,6 86,3 87,7 88,5 89,8 90,5
N dB(A) 86,3 86,3 86,3 87,5 87,5 87,5 88,5 89,8 90,3 91,5 92,0
U dB(A) 92,3 92,3 92,3 93,6 93,6 93,6 94,6 95,7 95,5 96,5 96,8
Taglia 0800 0900 1000 1100 1200 1400 1600 1805 2006 2206 2406
Ventilatori: J
Ventilatore
Tipo °,A,E,L,N,U tipo Assiale
Motore ventilatore °,A,E,L,N,U tipo Inverter
° n° 4 4 4 4 6 6 6 8 8 8 10
A,L n° 4 4 6 6 6 6 8 8 10 10 12
Numero
E,U n° 6 6 6 8 8 8 10 12 12 14 14
N n° 8 8 8 10 10 10 12 14 14 16 16
Ventilatore inverter
° m³/h 64000 64000 64000 64000 96000 96000 96000 128000 128000 128000 160000
A m³/h 64000 64000 96000 96000 96000 96000 128000 128000 160000 160000 192000
E m³/h 69000 69000 69000 92000 92000 92000 115000 138000 138000 161000 161000
Portata aria
L m³/h 46000 46000 69000 69000 69000 69000 92000 92000 115000 115000 138000
N m³/h 92000 92000 92000 115000 115000 115000 138000 161000 161000 184000 184000
U m³/h 96000 96000 96000 128000 128000 128000 160000 192000 192000 224000 224000
° Pa 120 120 120 120 120 120 120 75 75 75 75
Pressione statica utile A,U Pa 120 120 120 120 120 120 120 120 120 120 120
E,L,N Pa 200 200 200 200 200 200 200 200 200 200 200
Dati sonori calcolati durante il funzionamento a freddo (1)
° dB(A) 87,8 87,8 87,8 87,8 90,0 90,0 90,0 92,0 92,5 93,0 94,7
A dB(A) 87,8 87,8 90,0 90,0 90,0 90,0 91,5 92,0 93,7 94,2 95,6
E dB(A) 84,8 84,8 84,8 86,3 86,3 86,3 87,5 89,0 89,5 90,8 91,3
Livello di potenza sonora
L dB(A) 82,7 82,7 84,8 84,8 84,8 85,6 86,3 87,7 88,5 89,8 90,5
N dB(A) 86,3 86,3 86,3 87,5 87,5 87,5 88,5 89,8 90,3 91,5 92,0
U dB(A) 90,0 90,0 90,0 91,5 91,5 91,5 92,7 94,2 94,7 96,0 96,5
(1) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent. Pressione sonora misurata in campo libero (in accordo con la UNI EN
ISO 3744).

512 www.aermec.com NRB-0800-3600-CO-T_I_CE50_10
