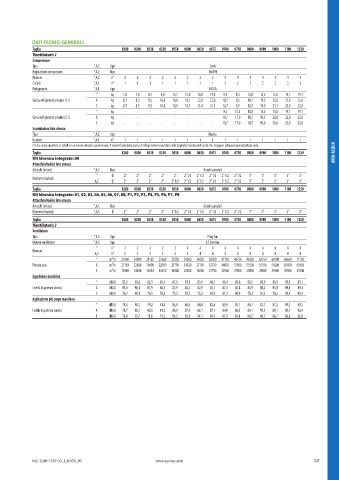

Page 549 - AERMEC - CATALOGO PRODOTTI 2024
P. 549
DATI TECNICI GENERALI
Taglia 0280 0300 0330 0350 0550 0600 0650 0675 0700 0750 0800 0900 1000 1100 1250
Ventilatori: J
Compressore
Tipo °,A,E tipo Scroll
Regolazione compressore °,A,E Tipo On/Off
Numero °,A,E n° 2 2 2 2 2 2 2 2 4 4 4 4 4 4 4
Circuiti °,A,E n° 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2
Refrigerante °,A,E tipo R410A
° kg 7,0 7,0 8,5 9,0 13,7 15,0 18,0 19,0 9,5 8,3 13,8 13,5 15,0 19,1 19,1
Carica refrigerante circuito 1 (1) A kg 8,7 8,5 9,5 10,0 18,0 18,7 22,0 22,0 10,7 9,5 18,7 19,5 22,0 22,0 22,0
E kg 8,7 8,5 9,5 10,0 18,0 18,7 21,0 21,5 10,7 9,5 18,7 19,0 21,1 22,0 22,0
° kg - - - - - - - - 9,5 12,3 13,8 13,5 15,0 19,1 19,1
Carica refrigerante circuito 2 (1) A kg - - - - - - - - 10,7 17,0 18,7 19,5 22,0 22,0 22,0
E kg - - - - - - - - 10,7 17,0 18,7 19,0 20,6 22,0 22,0
Scambiatore lato utenza
Tipo °,A,E tipo Piastre
Numero °,A,E n° 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
ARIA-ACQUA Taglia 0280 0300 0330 0350 0550 0600 0650 0675 0700 0750 0800 0900 1000 1100 1250 ARIA-ACQUA
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede.
Kit idronico integrato: 00
Attacchi idraulici lato utenza
Attacchi (in/out) °,A,E Tipo Giunti scanalati
° Ø 2” 2” 2” 2” 2” 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 3” 3” 3” 3” 3”
Diametro (in/out)
A,E Ø 2” 2” 2” 2” 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 3” 3” 3” 3” 3”
Taglia 0280 0300 0330 0350 0550 0600 0650 0675 0700 0750 0800 0900 1000 1100 1250
Kit idronico integrato: 01, 02, 03, 04, 05, 06, 07, 08, P1, P2, P3, P4, P5, P6, P7, P8
Attacchi idraulici lato utenza
Attacchi (in/out) °,A,E Tipo Giunti scanalati
Diametro (in/out) °,A,E Ø 2” 2” 2” 2” 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 2” 1/2 3” 3” 3” 3” 3”
Taglia 0280 0300 0330 0350 0550 0600 0650 0675 0700 0750 0800 0900 1000 1100 1250
Ventilatori: J
Ventilatore
Tipo °,A,E tipo Plug-fun
Motore ventilatore °,A,E tipo EC inverter
° n° 2 2 2 2 2 4 4 4 4 4 4 6 8 8 8
Numero
A,E n° 2 2 2 2 4 4 4 4 4 6 8 8 8 8 8
° m³/h 21600 24000 21150 23600 23200 34050 34050 38200 47150 46750 46350 62150 68100 66650 71750
Portata aria A m³/h 21150 23600 19400 22050 27700 33350 27150 32750 44050 57900 55350 55350 54300 65450 65450
E m³/h 15000 18400 14650 16450 14900 22200 14600 21750 32900 41900 29850 29850 29200 43500 43500
Espulsione macchina
° dB(A) 83,3 85,6 82,9 85,4 87,5 83,9 83,9 86,1 88,4 89,6 90,5 86,9 86,9 89,1 89,1
Livello di potenza sonora A dB(A) 83,6 86,1 81,9 84,5 82,9 85,2 82,9 85,1 87,5 85,8 85,9 88,2 85,9 88,1 88,1
E dB(A) 76,7 80,1 76,5 78,3 75,2 78,5 75,2 78,4 81,3 80,0 78,2 81,5 78,2 81,4 81,4
Aspirazione più corpo macchina
° dB(A) 78,4 80,1 79,2 81,0 83,8 86,4 84,8 85,6 83,9 85,1 86,7 87,7 87,2 89,3 89,3
Livello di potenza sonora A dB(A) 78,7 80,1 80,0 81,2 86,1 87,4 86,1 87,1 84,0 86,5 89,1 92,5 89,1 90,1 90,4
E dB(A) 76,8 76,7 78,6 79,2 84,2 85,1 84,1 84,7 81,0 82,4 86,2 89,7 86,2 86,6 86,8
NLC-0280-1250-CO_I_UN50_09 www.aermec.com 547
