Page 550 - AERMEC - CATALOGO PRODOTTI 2024

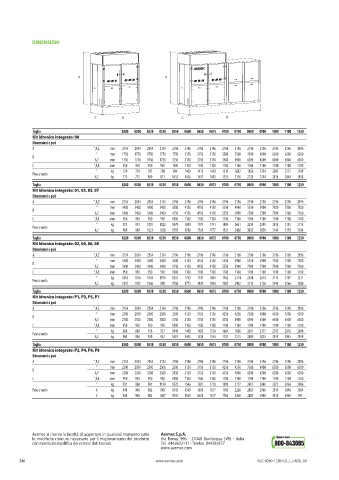

DIMENSIONI

A A

C B C B

Taglia 0280 0300 0330 0350 0550 0600 0650 0675 0700 0750 0800 0900 1000 1100 1250
Kit idronico integrato: 00
Dimensioni e pesi
A °,A,E mm 2154 2154 2154 2154 2196 2196 2196 2196 2196 2196 2196 2196 2196 2196 2196
° mm 1750 1750 1750 1750 1750 3150 3150 3150 3500 3500 3500 4900 6300 6300 6300 ARIA-ACQUA
B
A,E mm 1750 1750 1750 1750 3150 3150 3150 3150 3500 4900 6300 6300 6300 6300 6300
C °,A,E mm 950 950 950 950 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100
° kg 759 759 787 798 994 1409 1415 1450 1510 1682 1858 2294 2692 2775 2789
Peso a vuoto
A,E kg 775 775 809 813 1432 1436 1470 1485 1553 2156 2728 2744 2818 2844 2858
Taglia 0280 0300 0330 0350 0550 0600 0650 0675 0700 0750 0800 0900 1000 1100 1250
Kit idronico integrato: 01, 03, 05, 07
Dimensioni e pesi
A °,A,E mm 2154 2154 2154 2154 2196 2196 2196 2196 2196 2196 2196 2196 2196 2196 2196
° mm 3400 3400 3400 3400 3500 4150 4150 4150 5250 4900 5250 5900 7300 7300 7300
B
A,E mm 3400 3400 3400 3400 4150 4150 4150 4150 5250 5900 7300 7300 7300 7300 7300
C °,A,E mm 950 950 950 950 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100
° kg 973 973 1001 1022 1479 1691 1707 1741 1889 2061 2259 2599 3018 3101 3115
Peso a vuoto
A,E kg 989 989 1023 1038 1715 1719 1761 1777 1931 2438 3035 3050 3144 3170 3184
Taglia 0280 0300 0330 0350 0550 0600 0650 0675 0700 0750 0800 0900 1000 1100 1250

Kit idronico integrato: 02, 04, 06, 08
Dimensioni e pesi
A °,A,E mm 2154 2154 2154 2154 2196 2196 2196 2196 2196 2196 2196 2196 2196 2196 2196
° mm 3400 3400 3400 3400 3500 4150 4150 4150 5250 4900 5250 5900 7300 7300 7300
B
A,E mm 3400 3400 3400 3400 4150 4150 4150 4150 5250 5900 7300 7300 7300 7300 7300
C °,A,E mm 950 950 950 950 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100
° kg 1016 1016 1044 1076 1533 1745 1770 1804 1942 2114 2334 2674 3114 3197 3211
Peso a vuoto
A,E kg 1032 1032 1066 1091 1768 1772 1824 1840 1985 2492 3110 3126 3240 3266 3280
Taglia 0280 0300 0330 0350 0550 0600 0650 0675 0700 0750 0800 0900 1000 1100 1250
Kit idronico integrato: P1, P3, P5, P7
Dimensioni e pesi
A °,A,E mm 2154 2154 2154 2154 2196 2196 2196 2196 2196 2196 2196 2196 2196 2196 2196
° mm 2500 2500 2500 2500 2500 3150 3150 3150 4250 4250 7300 4900 6300 6300 6300
B
A,E mm 2500 2500 2500 2500 3150 3150 3150 3150 4250 4900 6300 6300 6300 6300 6300
C °,A,E mm 950 950 950 950 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100

° kg 888 888 916 937 1146 1468 1483 1518 1664 1836 2041 2375 2793 2876 2890
Peso a vuoto
A,E kg 904 904 939 953 1491 1495 1538 1554 1707 2215 2809 2825 2919 2945 2959
Taglia 0280 0300 0330 0350 0550 0600 0650 0675 0700 0750 0800 0900 1000 1100 1250
Kit idronico integrato: P2, P4, P6, P8
Dimensioni e pesi
A °,A,E mm 2154 2154 2154 2154 2196 2196 2196 2196 2196 2196 2196 2196 2196 2196 2196
° mm 2500 2500 2500 2500 2500 3150 3150 3150 4250 4250 7300 4900 6300 6300 6300
B
A,E mm 2500 2500 2500 2500 3150 3150 3150 3150 4250 4900 6300 6300 6300 6300 6300
C °,A,E mm 950 950 950 950 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100 1100
° kg 931 960 991 1199 1522 1546 1581 1718 1890 2117 2451 2888 2972 3054 2986
Peso a vuoto A kg 948 948 982 1007 1545 1549 1601 1617 1760 2268 2885 2900 3014 3040 3054
E kg 948 948 982 1007 1545 1549 1601 1617 1760 2268 2885 2900 3014 3040 931
