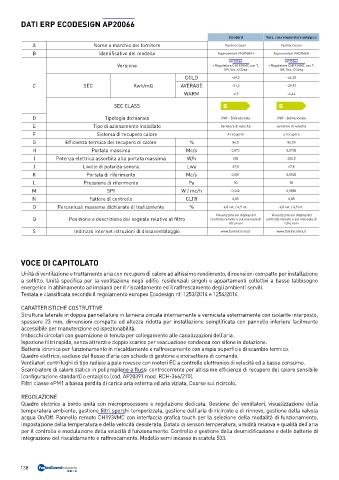

DATI ERP ECODESIGN AP20066

Standard Vers. con recuperatore entalpico
A Nome o marchio del fornitore Fantini Cosmi Fantini Cosmi
B Identificativo del modello Aspircomfort PRO950iH Aspircomfort PRO950iH
AP20066 AP20066
Versione + Regolatore CH193VMC con T, + Regolatore CH193VMC con T,
UR, Voc, CO2eq UR, Voc, CO2eq
COLD -69,3 -66,35
C SEC Kwh/mQ AVERAGE -31,3 -29,93
WARM -6,9 -6,44
SEC CLASS B B

D Tipologia dichiarata UVR - Bidirezionale UVR - bidirezionale
E Tipo di azionamento installato Variatore di velocità variatore di velocità
F Sistema di recupero calore A recupero a recupero
G Efficienza termica del recupero di calore % 86,5 86,50
H Portata massima Mc/s 0,073 0,0730
I Potenza elettrica assorbita alla portata massima W/h 255 255,0
J Livello di potenza sonora Lwa 67,8 67,8
K Portata di riferimento Mc/s 0,051 0,0520
L Pressione di riferimento Pa 50 50
M SPI W / mc/h 0,602 0,5880
N Fattore di controllo CLTR 0,85 0,85
O Percentuali massime dichiarate di trafilamento % 4,8 ext. / 4,9 int. 4,8 ext. / 4,9 int.
Visualizzata sul display del Visualizzata sul display del
Q Posizione e descrizione del segnale relativo al filtro controllo remoto e sul manuale di controllo remoto e sul manuale di
istruzioni istruzioni
S Indirizzo internet istruzioni di dissasemblaggio www.fantinicosmi.it www.fantinicosmi.it

VOCE DI CAPITOLATO

Unità di ventilazione e trattamento aria con recupero di calore ad altissimo rendimento, dimensioni compatte per installazione
a soffitto. Unità specifica per la ventilazione negli edifici residenziali singoli e appartamenti collettivi a basso fabbisogno
energetico in abbinamento ad impianti per il riscaldamento ed il raffrescamento degli ambienti serviti.
Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2014 e 1254/2014.

CARATTERISTICHE COSTRUTTIVE
Struttura laterale in doppia pannellatura in lamiera zincata internamente e verniciata esternamente con isolante interposto,
spessore 23 mm, dimensioni compatte ed altezza ridotta per installazione semplificata con pannello inferiore facilmente
accessibile per manutenzione ed ispezionabilità.
Imbocchi circolari con guarnizione di tenuta per collegamento alle canalizzazioni dell’aria.
Ispezione filtri rapida, senza attrezzi e doppio scarico per evacuazione condensa con sifone in dotazione.
Batteria idronica per funzionamento in riscaldamento e raffrescamento con ampia superficie di scambio termico.
Quadro elettrico, escluso dal flusso d'aria con schede di gestione e morsettiere di comando.
Ventilatori centrifughi di tipo radiale a pale rovesce con motori EC a controllo elettronico di velocità ed a basso consumo.
Scambiatore di calore statico in polipropilene a flussi controcorrente per altissime efficienze di recupero del calore sensibile
(configurazione standard) o entalpico (cod. AP20391 mod. RCH-366/270).
Filtri classe ePM1 a bassa perdita di carico aria esterna ed aria viziata, Coarse sul ricircolo.

REGOLAZIONE
Quadro elettrico a bordo unità con microprocessore e regolazione dedicata. Gestione dei ventilatori, visualizzazione della
temperatura ambiente, gestione filtri sporchi temporizzata, gestione dell'aria di ricircolo e di rinnovo, gestione della valvola
acqua On/Off. Pannello remoto CH193VMC con interfaccia grafica touch per la selezione della modalità di funzionamento,
impostazione della temperatura e della velocità desiderata. Dotato di sensori temperatura, umidità relativa e qualità dell’aria
per il controllo e modulazione della velocità d funzionamento. Controllo e gestione della deumidificazione e delle batterie di
integrazione del riscaldamento e raffrescamento. Modello semi incasso in scatola 503.
