Page 142 - FANTINICOSMI - VMC 2021

VENTILAZIONE MECCANICA
CONTROLLATA CON VMC
RECUPERO DI CALORE

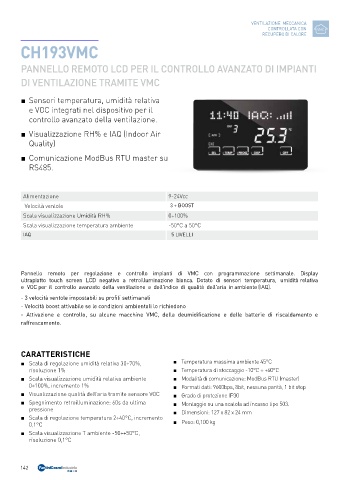

CH193VMC

PANNELLO REMOTO LCD PER IL CONTROLLO AVANZATO DI IMPIANTI
DI VENTILAZIONE TRAMITE VMC

■ Sensori temperatura, umidità relativa
e VOC integrati nel dispositivo per il
controllo avanzato della ventilazione.

■ Visualizzazione RH% e IAQ (Indoor Air
Quality)

■ Comunicazione ModBus RTU master su

RS485.

Alimentazione 9-24Vcc
Velocità ventole 3 + BOOST
Scala visualizzazione Umidità RH% 0÷100%
Scala visualizzazione temperatura ambiente -50°C a 50°C

IAQ 5 LIVELLI

Pannello remoto per regolazione e controllo impianti di VMC con programmazione settimanale. Display
ultrapiatto touch screen LCD negativo a retroilluminazione bianca. Dotato di sensori temperatura, umidità relativa
e VOC per il controllo avanzato della ventilazione e dell'indice di qualità dell'aria in ambiente (IAQ).
- 3 velocità ventole impostabili su profili settimanali
- Velocità boost attivabile se le condizioni ambientali lo richiedono
- Attivazione e controllo, su alcune macchine VMC, della deumidificazione e delle batterie di riscaldamento e
raffrescamento.

CARATTERISTICHE

■ Scala di regolazione umidità relativa 30÷70%, ■ Temperatura massima ambiente 45°C
risoluzione 1% ■ Temperatura di stoccaggio -10°C ÷ +60°C
■ Scala visualizzazione umidità relativa ambiente ■ Modalità di comunicazione: ModBus RTU (master)
0÷100%, incremento 1% ■ Formati dati: 9600bps, 8bit, nessuna parità, 1 bit stop
■ Visualizzazione qualità dell’aria tramite sensore VOC ■ Grado di protezione IP30
■ Spegnimento retroilluminazione: 60s da ultima ■ Montaggio su una scatola ad incasso tipo 503.
pressione ■ Dimensioni: 127 x 82 x 24 mm
■ Scala di regolazione temperatura 2÷40°C, incremento
0,1°C ■ Peso: 0,100 kg
■ Scala visualizzazione T ambiente -50÷+50°C,
risoluzione 0,1°C

142
