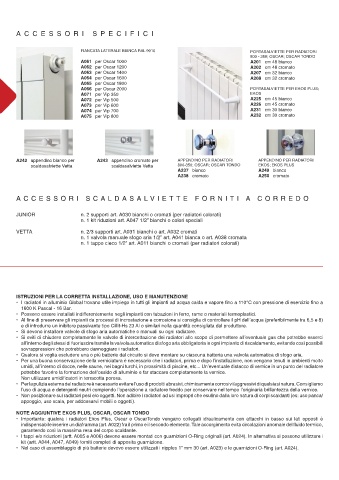

Page 112 - GLOBAL RADIATORI - CATALOGO GRIGIO

ACCESSORI SPECIFICI

FIANCATA LATERALE BIANCA RAL 9010 PORTASALVIETTE PER RADIATORI
800 - 350; OSCAR; OSCAR TONDO
A061 per Oscar 1000 A201 cm 48 bianco
A062 per Oscar 1200 A202 cm 48 cromato
A063 per Oscar 1400 A207 cm 32 bianco
A064 per Oscar 1600 A208 cm 32 cromato
A065 per Oscar 1800
A066 per Oscar 2000 PORTASALVIETTE PER EKOS PLUS;
A071 per Vip 350 EKOS
A072 per Vip 500 A225 cm 45 bianco
A073 per Vip 600 A226 cm 45 cromato
A074 per Vip 700 A231 cm 30 bianco
A075 per Vip 800 A232 cm 30 cromato

A242 appendino bianco per A243 appendino cromato per APPENDINO PER RADIATORI APPENDINO PER RADIATORI
scaldasalviette Vetta scaldasalviette Vetta 800-350; OSCAR; OSCAR TONDO EKOS; EKOS PLUS
A237 bianco A249 bianco
A238 cromato A250 cromato

ACCESSORI SCALDASAL VIETTE FORNITI A CORREDO

JUNIOR n. 2 supporti art. A030 bianchi o cromati (per radiatori colorati)
n. 1 kit riduzioni art. A047 1/2” bianchi o colori speciali

VETTA n. 2/3 supporti art. A031 bianchi o art. A032 cromati
n. 1 valvola manuale sfogo aria 1/2” art. A041 bianca o art. A038 cromata
n. 1 tappo cieco 1/2” art. A011 bianchi o cromati (per radiatori colorati)

ISTRUZIONI PER LA CORRETTA INSTALLAZIONE, USO E MANUTENZIONE
• I radiatori in alluminio Global trovano utile impiego in tutti gli impianti ad acqua calda e vapore fi no a 110°C con pressione di esercizio fi no a
1600 K Pascal - 16 Bar.
• Possono essere installati indifferentemente negli impianti con tubazioni in ferro, rame o materiali termoplastici.
• Al fi ne di preservare gli impianti da processi di incrostazione e corrosione si consiglia di controllare il pH dell’acqua (preferibilmente tra 6,5 e 8)
e di introdurre un inibitore passivante tipo Cillit-Hs 23 Al o similari nella quantità consigliata dal produttore.
• Si devono installare valvole di sfogo aria automatiche o manuali su ogni radiatore.
• Si eviti di chiudere completamente le valvole di intercettazione dei radiatori allo scopo di permettere all’eventuale gas che potrebbe esserci
all’interno degli stessi di fuoriuscire tramite la valvola automatica di sfogo aria obbligatoria in ogni impianto di riscaldamento, evitando così possibili
sovrappressioni che potrebbero danneggiare i radiatori.
• Qualora si voglia escludere una o più batterie dal circuito si deve montare su ciascuna batteria una valvola automatica di sfogo aria.
• Per una buona conservazione della verniciatura è necessario che i radiatori, prima e dopo l’installazione, non vengano tenuti in ambienti molto
umidi, all’interno di docce, nelle saune, nei bagni turchi, in prossimità di piscine, etc... Un’eventuale distacco di vernice in un punto del radiatore
potrebbe favorire la formazione dell’ossido di alluminio e far staccare completamente la vernice.
Non utilizzare umidifi catori in terracotta porosa.
• Per la pulizia esterna del radiatore è necessario evitare l’uso di prodotti abrasivi, chimicamente corrosivi/aggressivi di qualsiasi natura. Consigliamo
l’uso di acqua e detergenti neutri compiendo l’operazione a radiatore freddo per conservare nel tempo l’originaria brillantezza della vernice.
• Non posizionare sui radiatori pesi e/o oggetti. Non adibire i radiatori ad usi impropri che esulino dalla loro natura di corpi scaldanti (es: uso panca/
appoggio, uso scala, per addossarvi mobili o oggetti).

NOTE AGGIUNTIVE EKOS PLUS, OSCAR, OSCAR TONDO
• Importante: qualora i radiatori Ekos Plus, Oscar e OscarTondo vengano collegati idraulicamente con attacchi in basso sui lati opposti è
indispensabile inserire un diaframma (art. A022) fra il primo e il secondo elemento. Tale accorgimento evita circolazioni anomale del fl uido termico,
garantendo così la massima resa del corpo scaldante.
• I tappi e/o riduzioni (artt. A005 e A006) devono essere montati con guarnizioni O-Ring originali (art. A024). In alternativa si possono utilizzare i
kit (artt. A044, A047, A049) forniti completi di apposita guarnizione.
• Nel caso di assemblaggio di più batterie devovo essere utilizzati i nipples 1” mm 30 (art. A023) e le guarnizioni O-Ring (art. A024).
