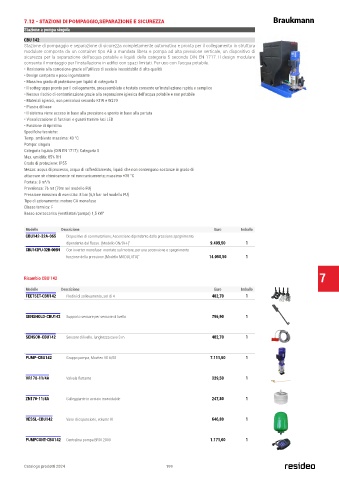

Page 200 - RESIDEO - HONEYWELL HOME - LISTINO 2024

7.12 - STAZIONI DI POMPAGGIO,SEPARAZIONE E SICUREZZA Braukmann
Stazione a pompa singola
CBU 142
Stazione di pompaggio e separazione di sicurezza completamente automatica e pronta per il collegamento in struttura
modulare composta da un container tipo AB a mandata libera e pompa ad alta pressione verticale, un dispositivo di
sicurezza per la separazione dell’acqua potabile e liquidi della categoria 5 secondo DIN EN 1717. Il design modulare
consente il montaggio per l’installazione in edifici con spazi limitati. Per uso con l’acqua potabile.
• Resistente alla corrosione grazie all’utilizzo di acciaio inossidabile di alta qualità
• Design compatto e poco ingombrante
• Massimo grado di protezione per liquidi di categoria 5
• Il sottogruppo pronto per il collegamento, preassemblato e testato consente un’installazione rapida e semplice
• Nessun rischio di contaminazione grazie alla separazione igienica dell’acqua potabile e non potabile
• Materiali igienici, non pericolosi secondo KTW e W270
• Piastra di base
• Il sistema viene acceso in base alla pressione e spento in base alla portata
• Visualizzazione di funzioni e guasti tramite luci LED
• Funzione di ripristino
Specifiche tecniche:
Temp. ambiente massima: 40 °C
Pompa: singola
Categoria liquido (DIN EN 1717): Categoria 5
Max. umidità: 85% RH
Grado di protezione: IP55
Mezzo: acqua di processo, acqua di raffreddamento, liquidi che non contengono sostanze in grado di
attaccare nè chimicamente né meccanicamente; massimo +30 °C
Portata: 8 m³/h
Prevalenza: 76 mt (70m nel modello FU)
Pressione massima di esercizio: 8 bar (6,5 bar nel modello FU)
Tipo di azionamento: motore CA monofase
Classe termica: F
Basso sovraccarico (ventilatori/pompe) 1,5 kW”

Modello Descrizione Euro Imballo
CBU142-32A-065 Dispositivo di commutazione; Accensione dipendente dalla pressione spegnimento
dipendente dal flusso. (Modello ON/OFF)” 9.409,50 1
CBU142FU-32B-065N Con inverter monofase montato sul motore, per una accensione e spegnimento
funzione della pressione.(Modello MODULATO)” 14.050,50 1

7
Ricambio CBU 142

Modello Descrizione Euro Imballo
FEETSET-CBU142 Piedini di sollevamento, set di 4 482,70 1

SENSHOLD-CBU142 Supporto sensore per sensore di livello 796,90 1

SENSOR-CBU142 Sensore di livello, lunghezza cavo 3 m 482,70 1

PUMP-CBU142 Gruppo pompa, Movitec VE 6/08 7.111,50 1

VR170-11/4A Valvola flottante 329,50 1

ZN170-11/4A Galleggiante in acciaio inossidabile 247,80 1

VESSL-CBU142 Vaso di espansione, volume 8l 646,80 1

PUMPCONT-CBU142 Centralina pompa BROI 2000 1.171,00 1
