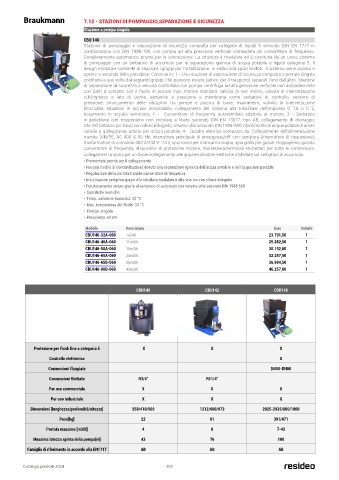

Page 201 - RESIDEO - HONEYWELL HOME - LISTINO 2024

Braukmann 7.12 - STAZIONI DI POMPAGGIO,SEPARAZIONE E SICUREZZA

Stazione a pompa singola
CBU 146
Stazione di pompaggio e separazione di sicurezza compatta per categorie di liquidi 5 secondo DIN EN 1717 in
combinazione con DIN 1988-100, con pompa ad alta pressione verticale comandata da convertitore di frequenza.
Completamente automatico, pronto per la connessione. La struttura è modulare ed è costituita da un unico sistema
di pompaggio con un serbatoio di accumulo per la separazione igienica di acqua potabile e liquidi categoria 5. Il
design modulare consente di separare i gruppi per l’installazione in edifici con spazi limitati. Il sistema viene acceso e
spento a seconda della pressione. Consiste in: 1 - Una stazione di separazione di sicurezza compatta a pompa singola
costituita a sua volta dai seguenti gruppi, che possono essere (ad es. per il trasporto) separati l’uno dall’altro. Stazione
di separazione di sicurezza a velocità controllata con pompa centrifuga ad alta pressione verticale non autoadescante
con parti a contatto con il fluido in acciaio inox, motore standard, valvola di non ritorno, valvola di intercettazione
sull’ingresso e lato di uscita, serbatoio a pressione a membrana come serbatoio di controllo, sensore di
pressione, smorzamento delle vibrazioni tra pompe e piastra di base, manometro, valvola di intercettazione
bloccabile, tubazioni in acciaio inossidabile, collegamento del sistema alla tubazione dell’impianto G 1¼ o G 2,
basamento in acciaio verniciato, 2 - Convertitore di frequenza autoventilato adattato al motore, 3 - Serbatoio
in polietilene con troppopieno non circolare e libero secondo DIN EN 13077, tipo AB, collegamento di drenaggio
DN 150 (attacco per tubo) con sifone integrato, volume utile secondo DIN 1988-500, rifornimento di acqua potabile tramite
valvola a galleggiante, adatto per acqua potabile, 4- Quadro elettrico composto da: Collegamento dell’alimentazione
tramite 3/N/PE, AC 400 V, 50 Hz, interruttore principale di emergenza/off con serratura (interruttore di riparazione),
trasformatore di comando 400 V/230 V- 24 V, spia rossa per mancanza acqua, spia gialla per guasti: troppopieno, guasto
convertitore di frequenza, dispositivo di protezione motore, morsettiera/terminali etichettati per tutte le connessioni,
collegamenti a spina per un facile collegamento alle apparecchiature elettriche installate sul serbatoio di accumulo.
• Premontato pronto per il collegamento
• Nessun rischio di contaminazione dovuto alla separazione igienica dell’acqua potabile e dell’acqua non potabile
• Regolazione della portata tramite convertitore di frequenza
• Installazione semplice grazie alla struttura modulare e allo scarico con sifone integrato
• Funzionamento sicuro grazie al serbatoio di accumulo con volume utile secondo DIN 1988-500
• Specifiche tecniche:
• Temp. ambiente massima: 40 °C
• Max. temperatura del fluido: 30 °C
• Pompa: singola
• Prevalenza: 60 mt
Modello Descrizione Euro Imballo
CBU146-32A-060 7m3/h 23.791,50 1
CBU146-40A-060 11m3/h 25.882,50 1
CBU146-50A-060 19m3/h 30.192,00 1
CBU146-65A-060 24m3/h 32.257,50 1
CBU146-65B-060 36m3/h 36.694,50 1
CBU146-80B-060 43m3/h 46.257,00 1

CBU140 CBU142 CBU146

Protezione per fluidi fino a categoria 5 X X X
Controllo elettronico X
Connessioni flangiate DN50-DN80
Connessioni filettate R3/4” R11/4”
Per uso commerciale X X X

Per uso industriale X X X
Dimensioni [lunghezza/profondità/altezza] 350/410/569 1212/600/973 2025-2935/800/1800
Peso[kg] 22 81 391/471
Portata massima [m3/h] 4 8 7-43

Massima latezza spinta della pompa[m] 43 76 100
Famiglia di riferimento in accordo alla EN1717 AB AB AB
